O termopar do tipo T é um sensor de temperatura projetado com base no princípio do efeito Seebeck, consistindo em dois condutores de metal diferentes (cobre puro para o eletrodo positivo e a liga de níquel de cobre para o eletrodo negativo, ou seja, Constantan). Tem as características de alta estabilidade e excelente precisão de medição de baixa temperatura. Como um dos tipos de termopares padronizados internacionalmente (compatível com o padrão IEC 584), é amplamente utilizado em cenários de medição de média e baixa temperatura em pesquisas científicas, indústria, médicos e outros campos.

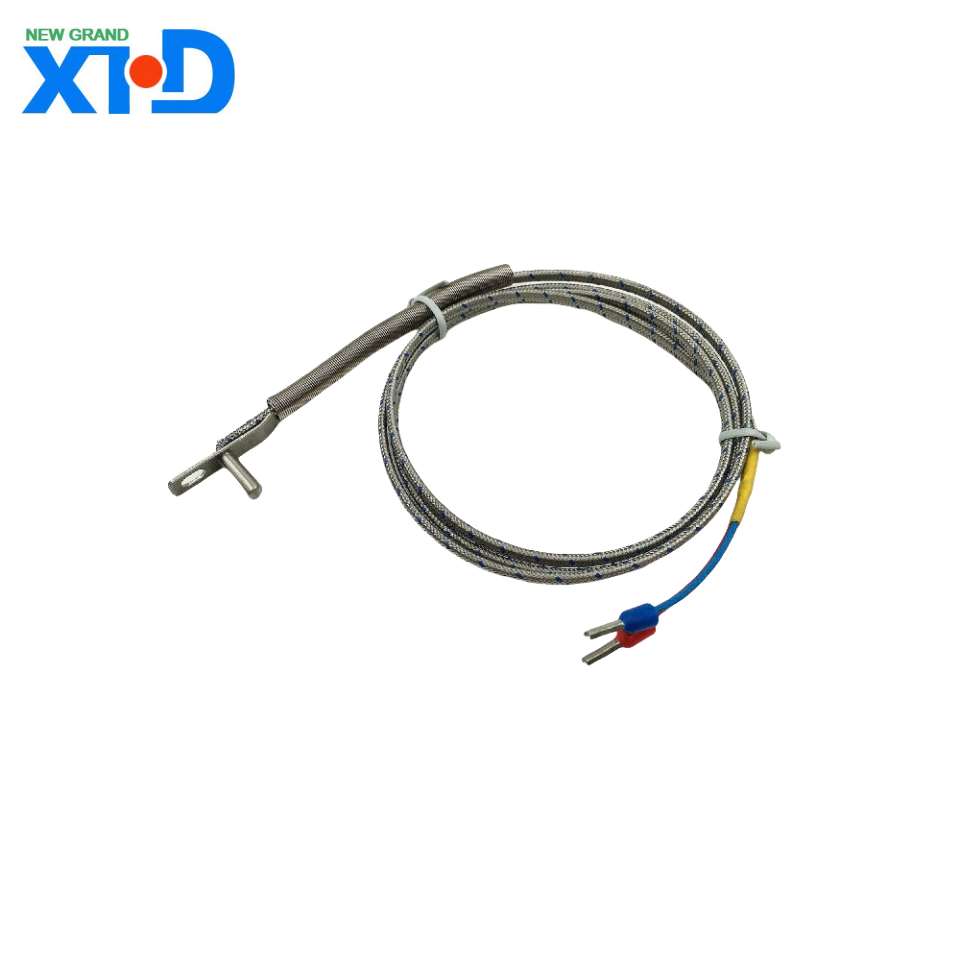

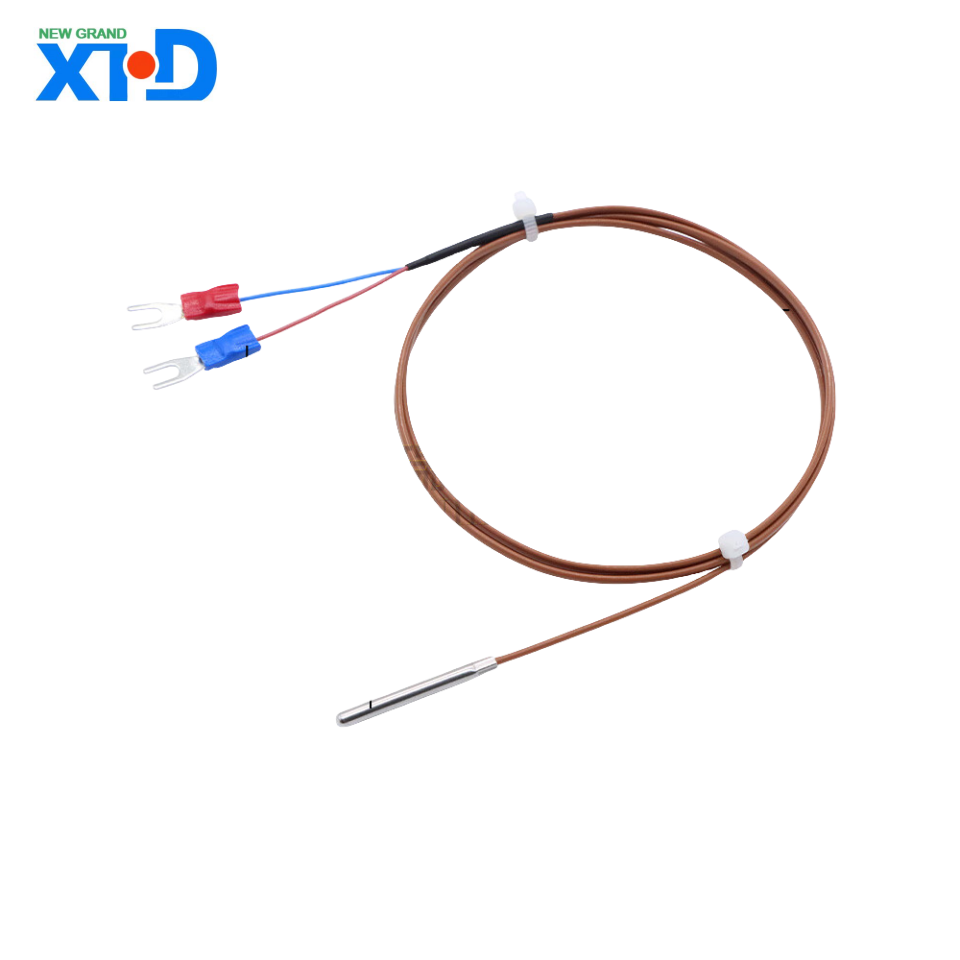

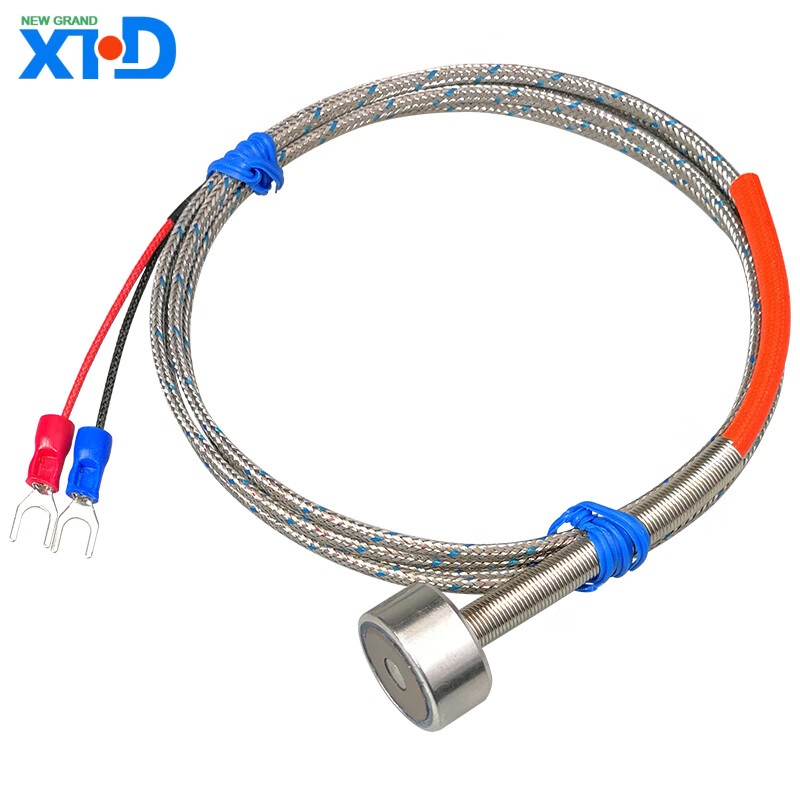

Termoparo do tipo T (termopar o termopar de cobre Constantan) Introdução ao produto
1 、 Visão geral do produto
O termopar do tipo T é um sensor de temperatura projetado com base no princípio do efeito Seebeck, consistindo em dois condutores de metal diferentes (cobre puro para o eletrodo positivo e a liga de níquel de cobre para o eletrodo negativo, ou seja, Constantan). Tem as características de alta estabilidade e excelente precisão de medição de baixa temperatura. Como um dos tipos de termopares padronizados internacionalmente (compatível com o padrão IEC 584), é amplamente utilizado em cenários de medição de média e baixa temperatura em pesquisas científicas, indústria, médicos e outros campos.
2 、 Recursos e vantagens principais
1 Faixa de medição de temperatura
Faixa típica:- 200 ° C a+350 ° C
Limite de curto prazo: pode tolerar até 400 ° C (mas o uso a longo prazo é recomendado como ≤ 200 ° C para prolongar a vida útil).
2. Composição e polaridade do material
Eletrodo positivo (TP): cobre livre de oxigênio (Cu) com pureza de ≥ 99,9%, com resistência a oxidação fraca e deve evitar ambientes de oxidação de alta temperatura.
Eletrodo negativo (TN): cobre (CUNI44), também conhecido como liga de níquel de cobre (contendo 55% de cobre e 45% de níquel), possui excelente resistência à corrosão.
3. Os principais indicadores de desempenho
Sensibilidade (coeficiente de Seebeck): aproximadamente 43 μ V/° C, com excelente linearidade na faixa de baixa temperatura (-200 ° C a 0 ° C).
Nível de precisão:
Classe 2: ± 0,5 ° C ou ± 0,4% (o que for maior)
Classe de precisão 1: ± 0,5 ° C ou ± 0,4% (-40 ° C a+350 ° C)
Tempo de resposta: Dependendo do material da manga protetora, o fio descalço pode ser tão baixo quanto 0,1 segundos (em líquido), e o valor típico das mangas de aço inoxidável é de 1-5 segundos.
3 、 Estrutura e configuração de seleção
1. Estrutura padrão
Material do tubo de proteção: aço inoxidável opcional 304/316, politetrafluoroetileno (PTFE), cerâmica, etc., adequado para diferentes ambientes de mídia.
Materiais de isolamento: óxido de magnésio (MGO), mica ou polímeros de alta temperatura para garantir o isolamento entre eletrodos e a resistência à temperatura.
Tipo de caixa de junção: casca de plástico comum à prova de explosão, à prova d'água, etc., atingindo o nível de proteção do IP54 a IP67.
2. Parâmetros opcionais do modelo
Exemplo de opções de parâmetros
Diâmetro da sonda 0,5 mm, 1,6 mm, 3 mm, 6 mm
Comprimento da sonda de 50 mm a 2000 mm (personalizável)
Interface de saída extremidade de fio descalço, micro plug, conector de aviação
Tratamento especial da camada de blindagem de interferência eletromagnética, armadura flexível
4 、 Cenários de aplicação típicos
.
Engenharia de baixa temperatura e pesquisa científica
.
Medição de meios de temperatura ultra baixa, como nitrogênio líquido (-196 ° C) e oxigênio líquido.
Monitoramento de temperatura da armadilha a frio na fabricação de semicondutores.
.
Indústria de alimentos e farmacêuticos
.
Armazenamento congelado (-40 ° C a -18 ° C), processo de pasteurização (60 ° C a 85 ° C).
.
Equipamento médico
.
Controle de feedback de temperatura para equipamentos de terapia de baixa temperatura e caixas de armazenamento de amostras biológicas.
.
Controle de Processo Industrial
.
Seção de baixa temperatura da extrusora plástica, o forno de secagem, sistema HVAC.
5 、 Precauções para uso
.
Restrições ambientais
.
Evite a exposição a longo prazo a ambientes acima de 350 ° C, pois a oxidação do eletrodo de cobre pode causar desvio do sinal.
A corrosão do sulfeto pode ocorrer nas atmosferas contendo e redutor de enxofre, e a proteção do revestimento ou a bainha de cerâmica deve ser selecionada.
.
Pontos de instalação
.
Verifique se o ponto de medição de temperatura está em contato total com a junção do termopar para reduzir os erros de gradiente térmico.
Fique longe de campos eletromagnéticos fortes ou use cabos blindados para evitar interferências do sinal.
.
Calibração e manutenção
.
Recomenda-se realizar uma calibração anual de ponto de congelamento (0 ° C) e verificar o status de oxidação dos nós após o uso de alta temperatura.
Ao substituir o fio de compensação, é necessário corresponder ao modelo especial em forma de T (como TX ou TC).
6 、 comparado a outros tipos de termopares
Tipo de vantagens na faixa de temperatura limitações
Tipo T -200 ° C ~ 350 ° C Precisão de baixa temperatura, baixo custo, oxidação de alta temperatura
K -TYPE -200 ° C ~ 1260 ° C Faixa de temperatura de largura, universalidade forte, não linearidade de baixa temperatura
J-TYPE 0 ° C ~ 750 ° C Alta sensibilidade, resistente à atmosfera de redução e facilmente corroída por enxofre
7 、 Resumo
O termopar do tipo T, com seu excelente desempenho e economia de medição de baixa temperatura, tornou-se o sensor preferido na faixa de -200 ° C a 200 ° C. Os usuários precisam escolher estruturas de proteção e métodos de instalação com base nas condições reais de trabalho e mantê-los regularmente para garantir a estabilidade a longo prazo. Para aplicações que requerem temperaturas mais altas ou ambientes severos, o tipo K ou termopares blindados podem ser considerados soluções alternativas.
