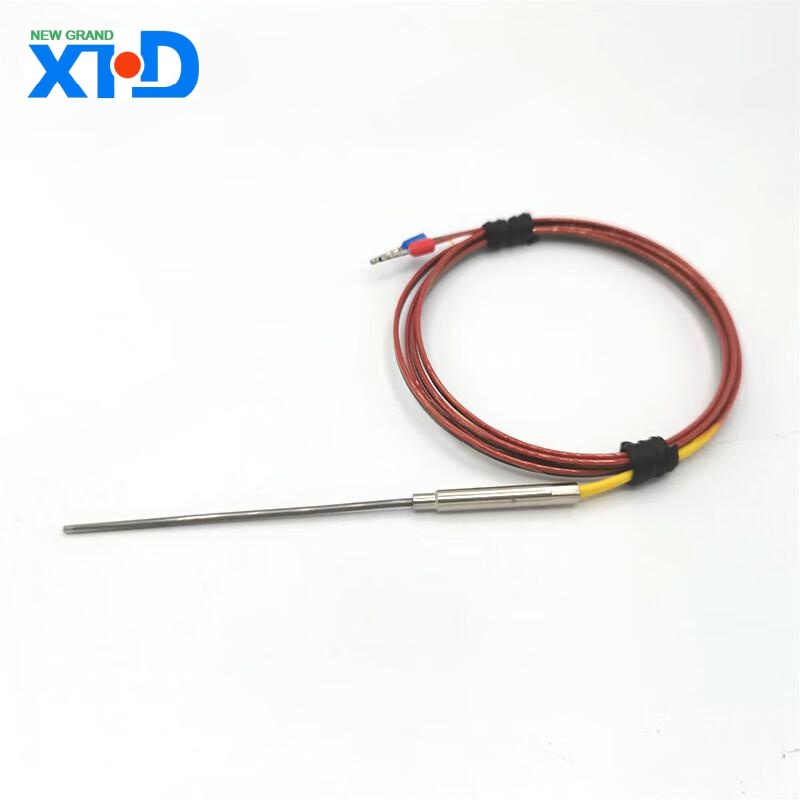

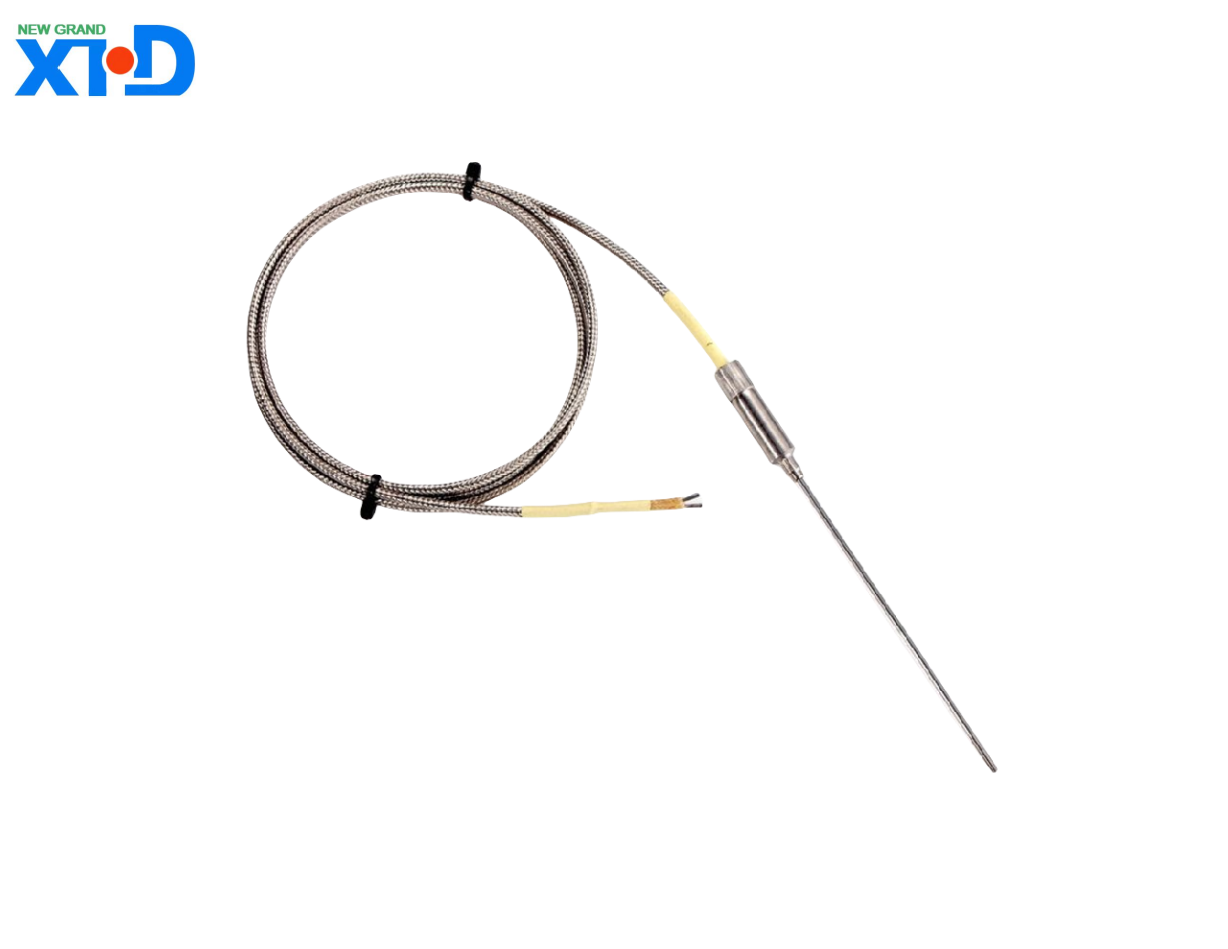

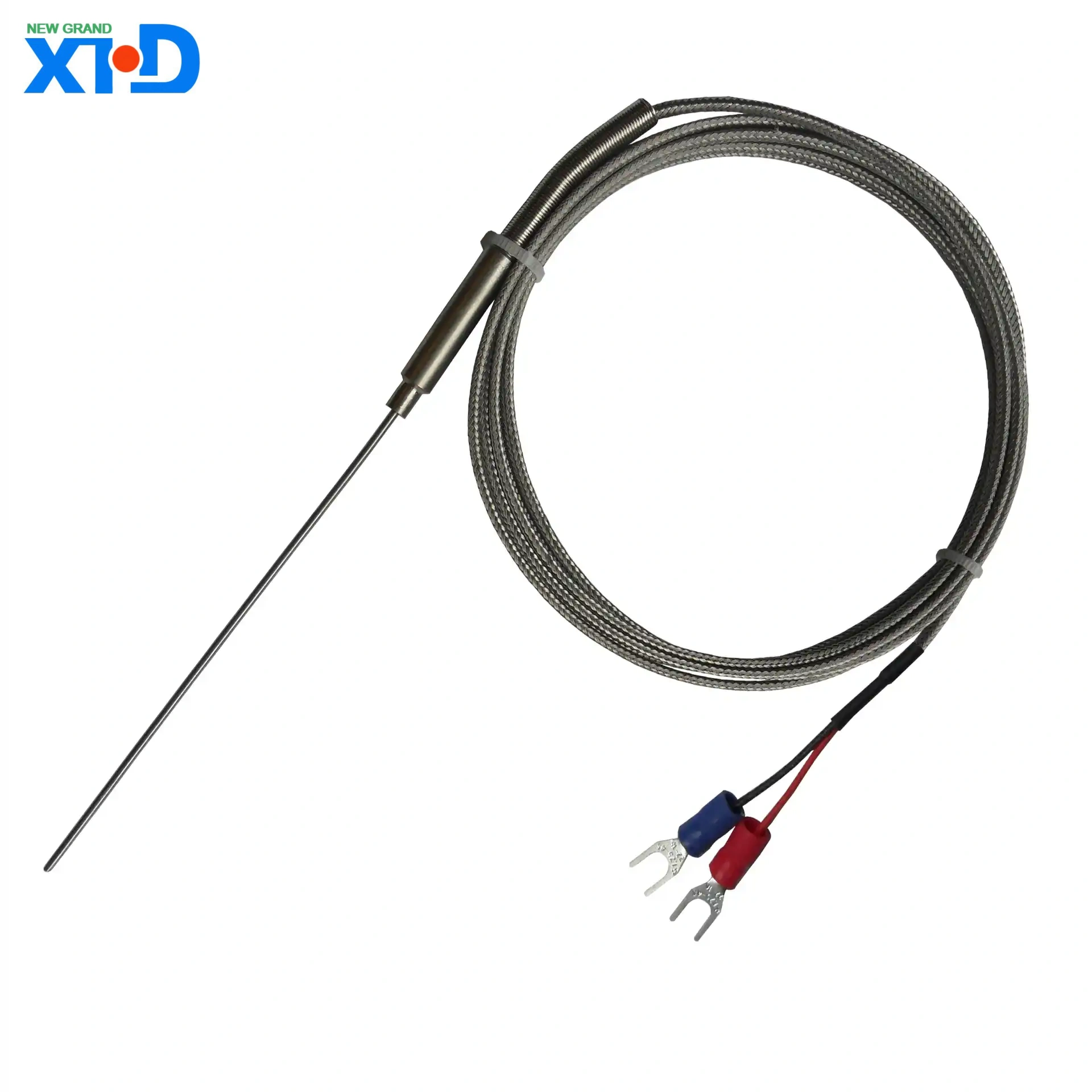

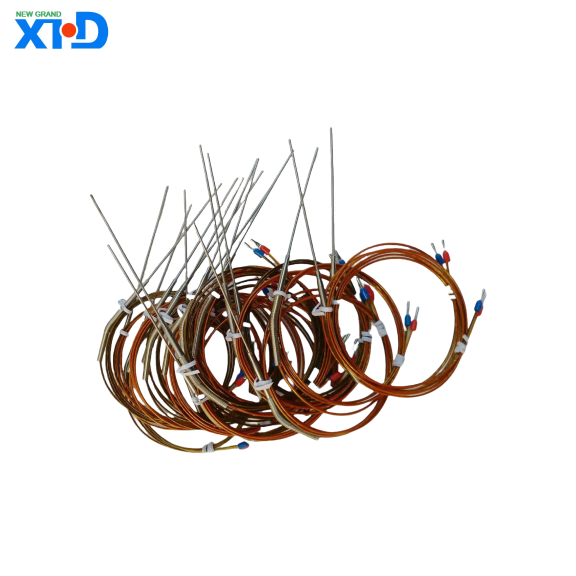

J Termoparo do tipo J é um sensor de temperatura baseado no princípio do efeito termoelétrico, consistindo em dois materiais condutores: ferro (Fe) e liga de níquel de cobre (CUNI). Sua faixa de temperatura de trabalho é de 0 ° C a 750 ° C (até 1000 ° C em um curto período de tempo) e possui as características de baixo custo, alta sensibilidade e boa estabilidade. É amplamente utilizado em medição e controle de temperatura em indústrias, pesquisa científica, energia e outros campos.
Introdução detalhada do produto
1 、 Visão geral do produto
J Termoparo do tipo J é um sensor de temperatura baseado no princípio do efeito termoelétrico, consistindo em dois materiais condutores: ferro (Fe) e liga de níquel de cobre (CUNI). Sua faixa de temperatura de trabalho é de 0 ° C a 750 ° C (até 1000 ° C em um curto período de tempo) e possui as características de baixo custo, alta sensibilidade e boa estabilidade. É amplamente utilizado em medição e controle de temperatura em indústrias, pesquisa científica, energia e outros campos.
2 、 Recursos do produto
Ampla faixa de temperatura
Faixa de medição de temperatura padrão: 0 ° C a 750 ° C, com uma tolerância a temperatura a curto prazo de até 1000 ° C (exigindo invólucro de proteção especial).
Adequado para cenários de média a alta temperatura, especialmente exibindo excelente desempenho na redução de atmosferas.
Alta sensibilidade e velocidade de resposta
O coeficiente termoelétrico é de cerca de 50-55 μ V/° C, e a sensibilidade é significativamente maior que a dos termopares do tipo K, tornando-o adequado para detectar pequenas alterações de temperatura.
Tempo rápido de resposta (em milissegundos), adequado para monitoramento dinâmico de temperatura.
Econômico e prático
Baixo custo de matéria-prima, alta eficácia, adequado para aplicações industriais em larga escala.
Adaptabilidade ambiental
Resistente à atmosfera de redução: estável na redução de gases como hidrogênio e monóxido de carbono.
Não é adequado para ambientes altamente oxidantes: o ferro é propenso a oxidação em altas temperaturas e precisa ser usado em conjunto com as mangas de proteção.
Padronização e compatibilidade
Em conformidade com os padrões internacionais (IEC 584-3, ASTM E230) e compatível com os principais instrumentos de controle de temperatura.
3 、 Parâmetros técnicos
Especificações de parâmetros
Faixa de medição de temperatura: 0 ° C a 750 ° C (convencional)
Limite de resistência à temperatura de curto prazo de 1000 ° C (requer bainha de proteção especial)
Nível de precisão ± 2,2 ° C ou ± 0,75% (padrão IEC)
Especificação de diâmetro do fio 0,2 mm a 3,2 mm (personalizável)
Material de isolamento PTFE de fibra de vidro 、 Cerâmica
Material da bainha: 304/316 Aço inoxidável, Inconel, etc
Sinal de saída Tensão de nível de milivolt (MV)
4 、 Campos de aplicação
Controle de Processo Industrial
Indústria metalúrgica: monitoramento de temperatura de fornos de alta temperatura e equipamentos de tratamento térmico.
Indústria petroquímica: medição de temperatura da atmosfera de redução em oleodutos e vasos de reação.
Energia e eletricidade
Câmara de combustão da caldeira e monitoramento da temperatura de escape da turbina a gás.
Processamento de alimentos
Controle de temperatura de equipamentos de cozimento e tanques de esterilização (exigindo tampas de proteção de grau alimentar).
Pesquisa de laboratório
Teste de desempenho de alta temperatura de materiais e experimentos de simulação ambiental.
5 、 Precauções de instalação e uso
Requisitos de instalação
Evite o uso a longo prazo em atmosferas altamente oxidantes (como ambientes ricos em oxigênio).
O raio de flexão deve ser ≥ 5 vezes o diâmetro do fio para evitar a quebra do fio do termopar.
A extremidade fria (extremidade de referência) precisa manter a estabilidade da temperatura ou usar um circuito de compensação de extremidade fria.
Sugestões de manutenção
Calibração regular (recomendada a cada 6 a 12 meses).
Verifique se a bainha protetora está corroída ou danificada e substitua -a imediatamente.
Manipulação comum de falhas
Drift de sinal: pode ser causado pela oxidação e o termopar precisa ser substituído ou a manga protetora precisa ser atualizada.
Falha no circuito aberto: verifique se os terminais de fiação ou fios de termopar estão quebrados.
6 、 Guia de seleção
Escolha a seguinte configuração com base nas necessidades reais:
Faixa de temperatura: tipo convencional (0-750 ° C) ou tipo de alta temperatura (com bainha de cerâmica).
Médio ambiental: o tipo de fio descalço é selecionado para reduzir o ambiente a gás e a bainha de aço inoxidável é selecionada para um ambiente corrosivo.
Métodos de instalação: fixação rosqueada, instalação do flange ou sonda flexível.
Interface de saída: caixa de junção padrão, plugue de aviação ou módulo de transmissão sem fio (personalizado).
7 、 Serviço pós -venda e suporte
Período de garantia: 12 meses (dano não humano).
Suporte técnico: forneça orientações de instalação, diagnóstico de falhas e serviços de calibração.
Serviço personalizado: suporta tamanhos não padrão, materiais especiais de bainha ou projetos de cordões de extensão.
Resumo
J Termopar o senor do tipo J são uma escolha ideal para cenários de medição de média a alta temperatura devido à sua alta eficácia, excelente adaptabilidade à redução de atmosferas e características rápidas de resposta. A seleção adequada e a instalação padronizada podem garantir sua operação estável a longo prazo e atender às diversas necessidades dos campos de pesquisa industrial e científica.
Se você precisar de mais parâmetros técnicos ou soluções personalizadas, entre em contato com nossa equipe de engenharia!
