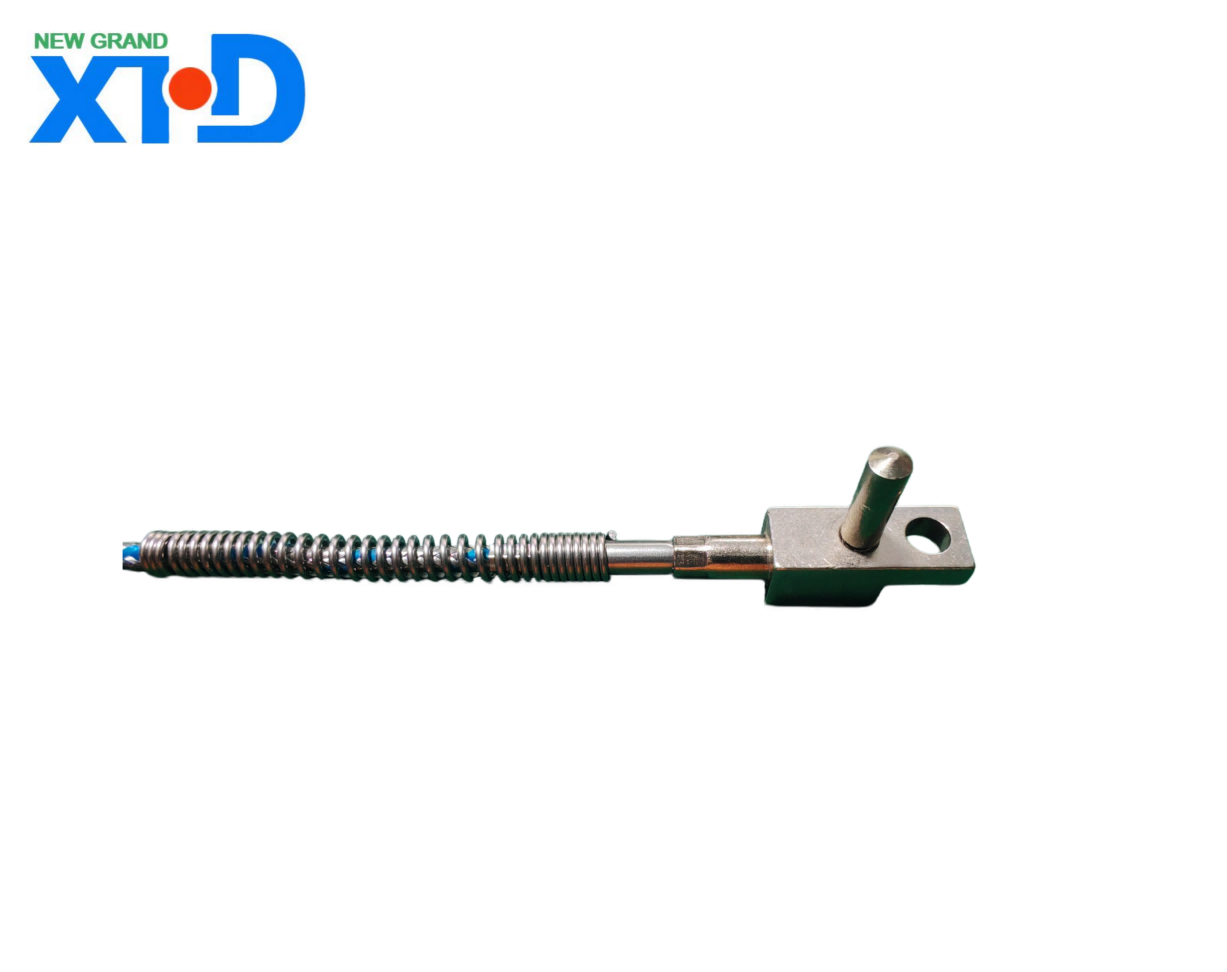

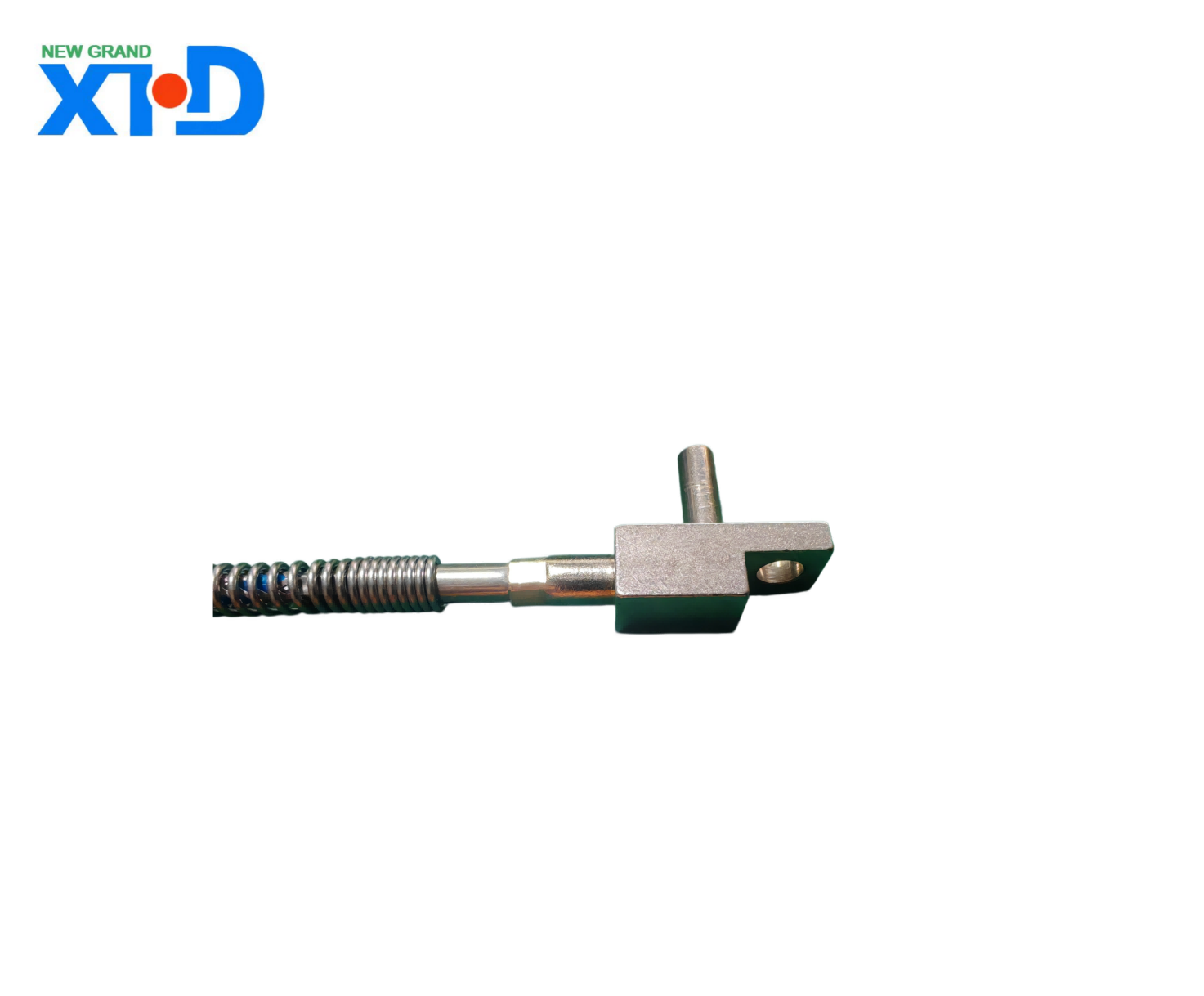

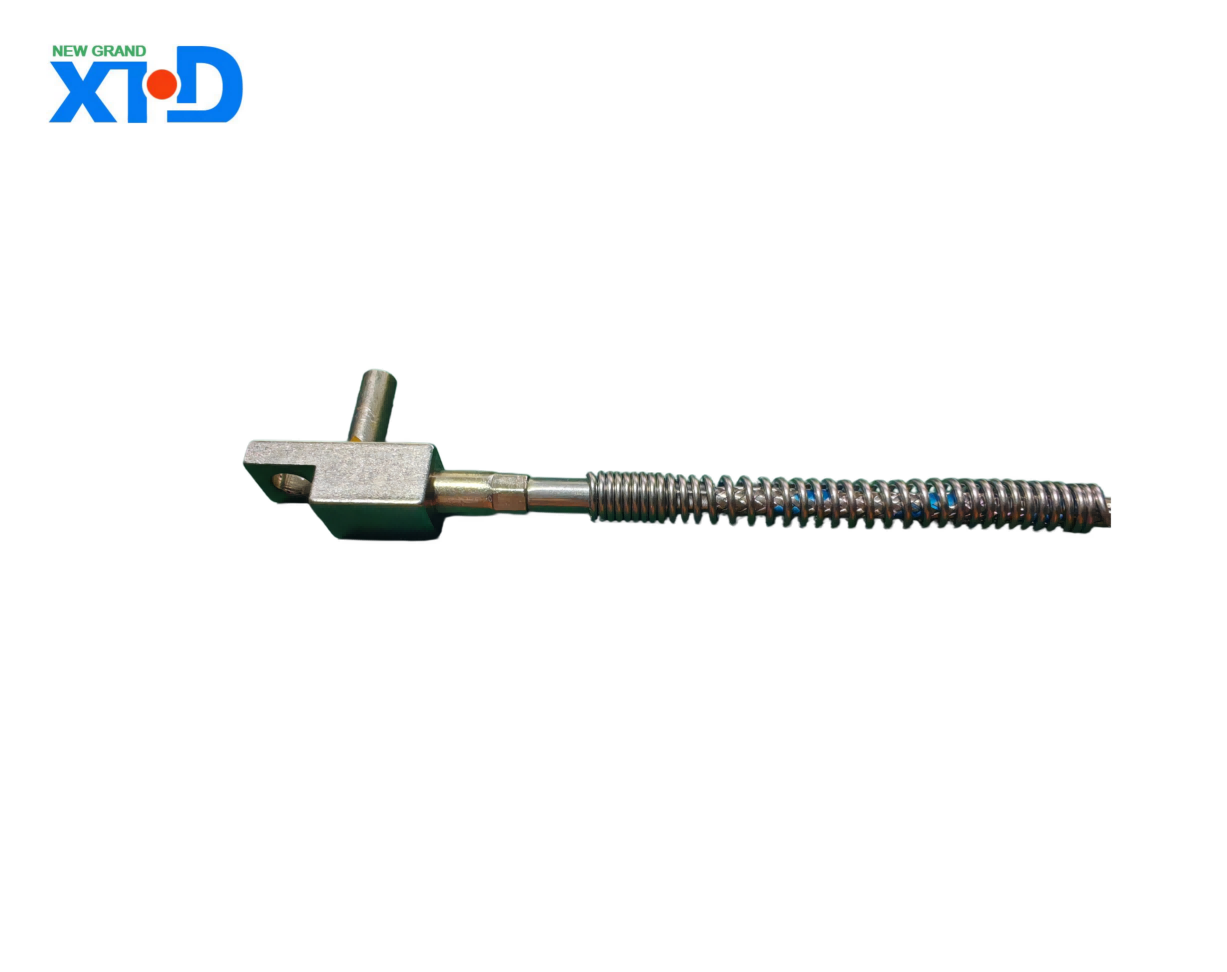

O termopar de montagem em superfície é um dispositivo de medição de temperatura do tipo plano formado pela combinação de um sensor de temperatura com um componente de montagem em superfície, que pode medir diretamente a temperatura na faixa de 0 ℃ -1300 ℃. É frequentemente usado em conjunto com instrumentos de exibição, instrumentos de gravação, computadores eletrônicos, etc. Devido ao seu curto tempo de resposta térmica, instalação flexível e precisão de medição de temperatura de contato próximo, é amplamente utilizado para medição de temperatura em superfícies de equipamentos de metal plano, acessórios para tubos, componentes eletrônicos, placas de circuito e outros objetos. Ele desempenha um papel importante em muitos setores, como energia, metalurgia, eletrônica, química e médica.
Especificação de produto para termopares montados em superfície
1. Visão geral do produto
O termopar de montagem em superfície é um dispositivo de medição de temperatura do tipo plano formado pela combinação de um sensor de temperatura com um componente de montagem em superfície, que pode medir diretamente a temperatura na faixa de 0 ℃ -1300 ℃. É frequentemente usado em conjunto com instrumentos de exibição, instrumentos de gravação, computadores eletrônicos, etc. Devido ao seu curto tempo de resposta térmica, instalação flexível e precisão de medição de temperatura de contato próximo, é amplamente utilizado para medição de temperatura em superfícies de equipamentos de metal plano, acessórios para tubos, componentes eletrônicos, placas de circuito e outros objetos. Ele desempenha um papel importante em muitos setores, como energia, metalurgia, eletrônica, química e médica.
2. Modelo e classificação do produto
（1） Classificado por método de instalação
Tipo de montagem de junta: incluindo três subtipos de fixação adesiva, fixação adesiva e fixação por parafuso, adequados para requisitos de instalação fixa em diferentes condições de trabalho. A versão fixa adesiva é fácil de instalar sem a necessidade de ferramentas adicionais, adequada para cenários de carga temporária ou leve; A fixação adesiva é firme e adequada para superfícies relativamente planas e com certos requisitos de estabilidade; A versão fixa aparafusada pode lidar com condições de trabalho adversas, como vibração e alta temperatura, garantindo que os componentes de medição não caiam.
Tipo de sonda de temperatura portátil/de superfície: Com uma aparência compacta, é fácil de operar manualmente e adequado para medição rápida e multiponto de temperatura de objetos em diferentes locais. É comumente usado em manutenção de equipamentos, inspeções no local e outros cenários.
（2） Classificar por número de divisão
Cobrindo várias marcas de escala, como K, E, J, T, Pt100, etc., diferentes marcas de escala correspondem a diferentes faixas e características de medição de temperatura:
Número da divisão K: A faixa de medição de temperatura é de 0 ℃ -600 ℃, com boa linearidade de potencial termoelétrico, forte capacidade antioxidante e custo moderado. É o tipo mais utilizado na área industrial, adequado para ambientes oxidativos de alta temperatura, como metalurgia e petroquímica.
Número da divisão E: A faixa de medição de temperatura é de -200 ℃ -400 ℃, e o potencial termoelétrico é o mais alto entre os termopares comumente usados. Possui alta sensibilidade e não é muito sensível à corrosão por gases em alta umidade. É adequado para ambientes com alta umidade, como processamento de alimentos, produtos farmacêuticos e outras indústrias.
Número da divisão J: A faixa de medição de temperatura é de 0 ℃ -750 ℃, com boa linearidade, grande potencial termoelétrico e baixo preço. Pode ser usado em ambientes de vácuo, oxidação, redução e gás inerte. No entanto, o ferro do eletrodo positivo oxida rapidamente em altas temperaturas e o limite superior da temperatura operacional é limitado.
Número de divisão T: A faixa de medição de temperatura é de -200 ℃ -350 ℃, com excelente linearidade e boa estabilidade. É particularmente adequado para uso na faixa de baixa temperatura de -200 ℃ -0 ℃ e é comumente usado em pesquisas de baixa temperatura, logística de cadeia de frio e outros campos.
Escala Pt100: A faixa de medição de temperatura é de -200 ℃ -450 ℃, usando resistores de filme fino importados de alta qualidade com alta precisão de medição e forte estabilidade. É adequado para cenários que exigem precisão rigorosa na medição de temperatura, como fabricação eletrônica de precisão, testes de laboratório, etc.
3. Parâmetros técnicos
（1） Precisão da medição de temperatura
Precisão de nível II: As marcas da escala K, E, J e T estão na faixa de -40 ℃ a 300 ℃, com tolerância de ± 2,5 ℃; O desvio permitido da escala Pt100 na faixa de -200 ℃ -0 ℃ é ± 0,3 ℃, e o desvio permitido na faixa de 0 ℃ -450 ℃ é ± 0,3 ℃ ou ± 0,005 | t | ℃ (o que for maior).
Nível de precisão especial: Produtos com níveis de precisão mais elevados podem ser fornecidos de acordo com as necessidades do cliente, e parâmetros específicos precisam ser customizados e comunicados.
（2） Tempo de resposta térmica
τ0,5≤10S ， Capaz de detectar rapidamente mudanças de temperatura, reduzindo efetivamente erros dinâmicos e garantindo a captura oportuna de flutuações de temperatura.
（3） Resistência de isolamento
Para termopares com comprimento superior a 1m, o produto do valor da resistência de isolamento à temperatura ambiente e seu comprimento não deve ser inferior a 100M Ω·m.
Para termopares com comprimento igual ou inferior a 1m, o valor da resistência de isolamento à temperatura ambiente não deve ser inferior a 100M Ω para garantir a transmissão estável dos sinais de medição e evitar interferências.
（4） Desempenho mecânico
Flexibilidade: O produto possui boa flexibilidade geral e pode ser dobrado livremente, com raio de curvatura mínimo de até 50mm (ligeiramente diferente dependendo do modelo e comprimento), facilitando o encaixe em superfícies complexas para medição de temperatura.
Resistência mecânica: O invólucro é feito de material metálico de alta resistência, com excelente resistência à compressão e ao impacto, e pode suportar um certo grau de colisão e compressão externa, adaptando-se a ambientes adversos de locais industriais.
（5） Desempenho elétrico
Estabilidade do potencial térmico: Dentro da faixa de temperatura especificada, a taxa anual de variação do potencial térmico não excede ± 0,1%, garantindo a precisão e confiabilidade das medições de longo prazo.
Resistência do fio: A resistência do fio varia dependendo do comprimento do fio e geralmente não excede 1 Ω por metro para evitar que a precisão da medição seja afetada pela resistência excessiva do fio.
4. Estrutura do produto
（1） Fim da medição
Usando um processo de soldagem especial para soldar dois materiais diferentes de eletrodos termoelétricos para formar um contato de medição, garantindo contato próximo com a superfície do objeto que está sendo medido e melhorando a precisão da medição de temperatura. Alguns modelos de pontas de medição também são equipados com mangas protetoras para evitar corrosão e desgaste, prolongando sua vida útil.
（2） Camada de encapsulamento de montagem em superfície
Selecione materiais com resistência a altas temperaturas e bom desempenho de isolamento como camada de encapsulamento para isolar o eletrodo termoelétrico do ambiente externo, garantindo ao mesmo tempo o nivelamento do produto, para que possa aderir melhor à superfície testada. A espessura da camada de encapsulamento é uniforme, geralmente entre 0,5mm e 2mm, o que garante a leveza do produto e proporciona proteção suficiente.
（3） Fios e terminais de conexão
O condutor isolado multifilar resistente a altas temperaturas é usado como condutor, que tem boa flexibilidade e desempenho anti-envelhecimento. A extremidade de conexão é equipada com conectores padrão, como plugues de aviação, terminais de fiação, etc., que facilitam a conexão rápida com instrumentos de exibição, sistemas de controle e outros equipamentos, e a conexão é firme e difícil de afrouxar.
5. Instalação e uso
（1） Método de instalação
Fixação adesiva: Limpe a superfície a ser testada, remova a película protetora adesiva, cole o termopar remendo na posição designada e pressione-o com a mão por um momento para garantir uma adesão firme. Este método tem uma velocidade de instalação rápida, mas não é adequado para ambientes de alta temperatura e alta vibração.
Fixação adesiva: Aplique adesivo especializado uniformemente na superfície testada e na parte traseira do termopar, junte os dois e cure de acordo com os requisitos de cura do adesivo. Este método possui alta resistência adesiva e é adequado para instalação fixa de longo prazo.
Fixação por parafuso: Utilizando os furos de instalação reservados no produto, o termopar de montagem em superfície é fixado ao objeto medido com parafusos, adequado para cenários com alta vibração e altos requisitos de estabilidade de instalação.
Medição portátil: Segure a sonda diretamente e coloque a extremidade de medição firmemente contra a superfície que está sendo medida para medição. Depois que a medição for concluída, afaste-a em tempo hábil para evitar danos a longo prazo por altas temperaturas na sonda.
（2） Precauções de uso
Antes da instalação, é necessário verificar se a aparência do produto está intacta, se os fios estão danificados e se a resistência de isolamento atende aos requisitos.
Certifique-se de que a extremidade de medição esteja em contato próximo com a superfície que está sendo medida durante a medição, evitando quaisquer lacunas que possam afetar a precisão da medição.
Evite usar em ambientes com forte interferência eletromagnética. Se for inevitável, devem ser tomadas medidas de proteção para evitar interferências nos sinais de medição.
Use de acordo com a faixa de medição de temperatura do produto, sendo estritamente proibido medir além da faixa para evitar danos ao produto.
Calibre regularmente o produto para garantir a precisão da medição. O ciclo de calibração recomendado é de 1 a 2 anos, que pode ser ajustado de acordo com a frequência de uso e requisitos de precisão.
6、 Transporte e Armazenamento
（1） Transporte
O produto adota embalagem antiestática e à prova de choque. Durante o transporte, colisões violentas, apertos e quedas devem ser evitadas para evitar danos ao produto. Ao mesmo tempo, deve-se prestar atenção à umidade e à impermeabilização para evitar que o produto seja afetado pela umidade e afete o desempenho elétrico.
（2） Armazenamento
Deve ser armazenado em ambiente seco e ventilado com temperatura de -10 ℃ -40 ℃ e umidade relativa não superior a 80%, longe de substâncias corrosivas como ácidos e álcalis fortes, bem como fortes fontes de radiação eletromagnética. Durante o armazenamento, é necessário verificar regularmente se a embalagem está intacta e se o produto está húmido ou danificado.
7、 Serviço pós-venda
A partir da data de venda, caso haja algum problema de qualidade durante o uso normal, o produto poderá usufruir de um serviço de garantia gratuito de 12 meses.
Durante o período de garantia, se for confirmado por meio de testes que o produto apresenta problema de qualidade, nossa empresa fornecerá reparo ou substituição gratuita do produto para o cliente; Forneceremos serviços de reparo pagos para mau funcionamento causado por danos humanos, uso impróprio ou fatores de força maior.
Fornece suporte técnico vitalício aos clientes, incluindo orientação para seleção de produtos, consultoria de instalação e depuração, treinamento de usuários e outros serviços, para garantir que os clientes possam usar o produto de maneira correta e eficiente.
