O termistor PT100 é um sensor de temperatura de alta precisão com base nas características dependentes da temperatura da resistência à platina (Pt), nomeada após seu valor de resistência de 100 Ω a 0 ℃ (Pt representa a platina). Como um componente central no campo da medição da temperatura industrial, o PT100 é amplamente utilizado em cenários de medição de temperatura que variam de -200 ℃ a+850 ℃ devido à sua alta estabilidade, boa linearidade e forte capacidade anti -interferência. É um elemento de detecção de temperatura padrão nas indústrias de processos, laboratórios e equipamentos de precisão.

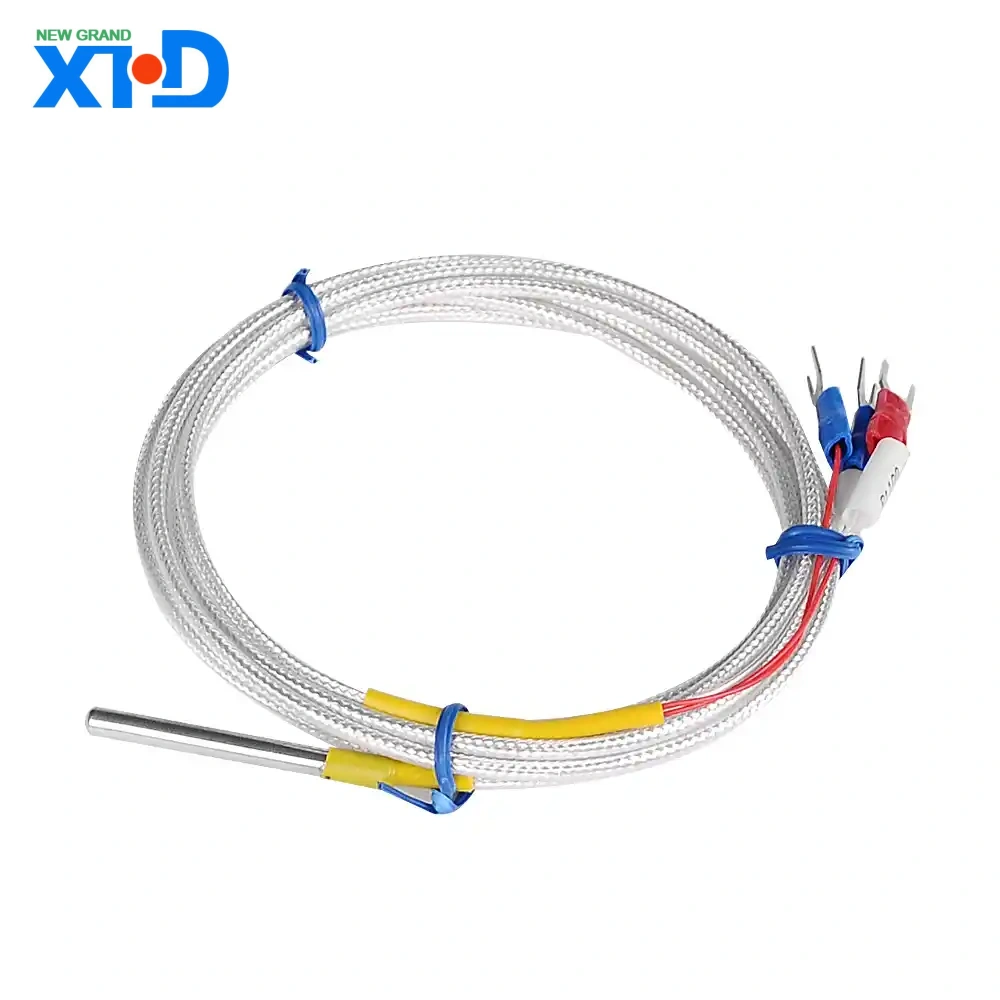

Introdução ao produto do termistor PT100
1 、 Visão geral do produto
O termistor PT100 é um sensor de temperatura de alta precisão com base nas características dependentes da temperatura da resistência à platina (Pt), nomeada após seu valor de resistência de 100 Ω a 0 ℃ (Pt representa a platina). Como um componente central no campo da medição da temperatura industrial, o PT100 é amplamente utilizado em cenários de medição de temperatura que variam de -200 ℃ a+850 ℃ devido à sua alta estabilidade, boa linearidade e forte capacidade anti -interferência. É um elemento de detecção de temperatura padrão nas indústrias de processos, laboratórios e equipamentos de precisão.
2 、 Princípio de trabalho
O PT100 pertence à categoria de detector de temperatura de resistência (RTD), e seu princípio de trabalho é diferente do de um termopar (com base no efeito termoelétrico):
Relacionamento de temperatura de resistência: A resistência dos resistores de platina aumenta aproximadamente linearmente com a temperatura, seguindo a tabela de divisão especificada no padrão internacional IEC 60751.
Fórmula Matemática:
· 0 ℃ ~ 850 ℃: r (t) = r0 (1+at+bt2) r (t) = r0 (1+em+bt2)
· -2000 ℃ ~ 0 ℃ ： r (t) = r0 [1+AT+BT2+C (T -100 ℃) T3] r (t) = r0 [1+AT+BT2+C (T-100 ℃) T3]
Entre eles, R0 = 100 Ω R0 = 100 Ω, A/B/C são as constantes características do material de platina.
3 、 Parâmetros e desempenho do núcleo
Indicadores técnicos de parâmetro
Faixa de medição de temperatura -200 ℃ ~+850 ℃ (modelo convencional)
Precisão Classe A (± 0,15 ℃ @ 0 ℃)/classe B (± 0,3 ℃ @ 0 ℃)
Tempo de resposta térmica <10 segundos (dependendo da estrutura da sonda e da taxa de fluxo médio)
Tipos de sistemas de fio: sistema de 2 fios (econômico), sistema de 3 fios (comumente usado), sistema de 4 fios (alta precisão)
Nível de proteção IP65/IP67 (tipo blindado pode atingir o IP68)
Estabilidade a longo prazo <0,1 ℃/ano (valor típico)

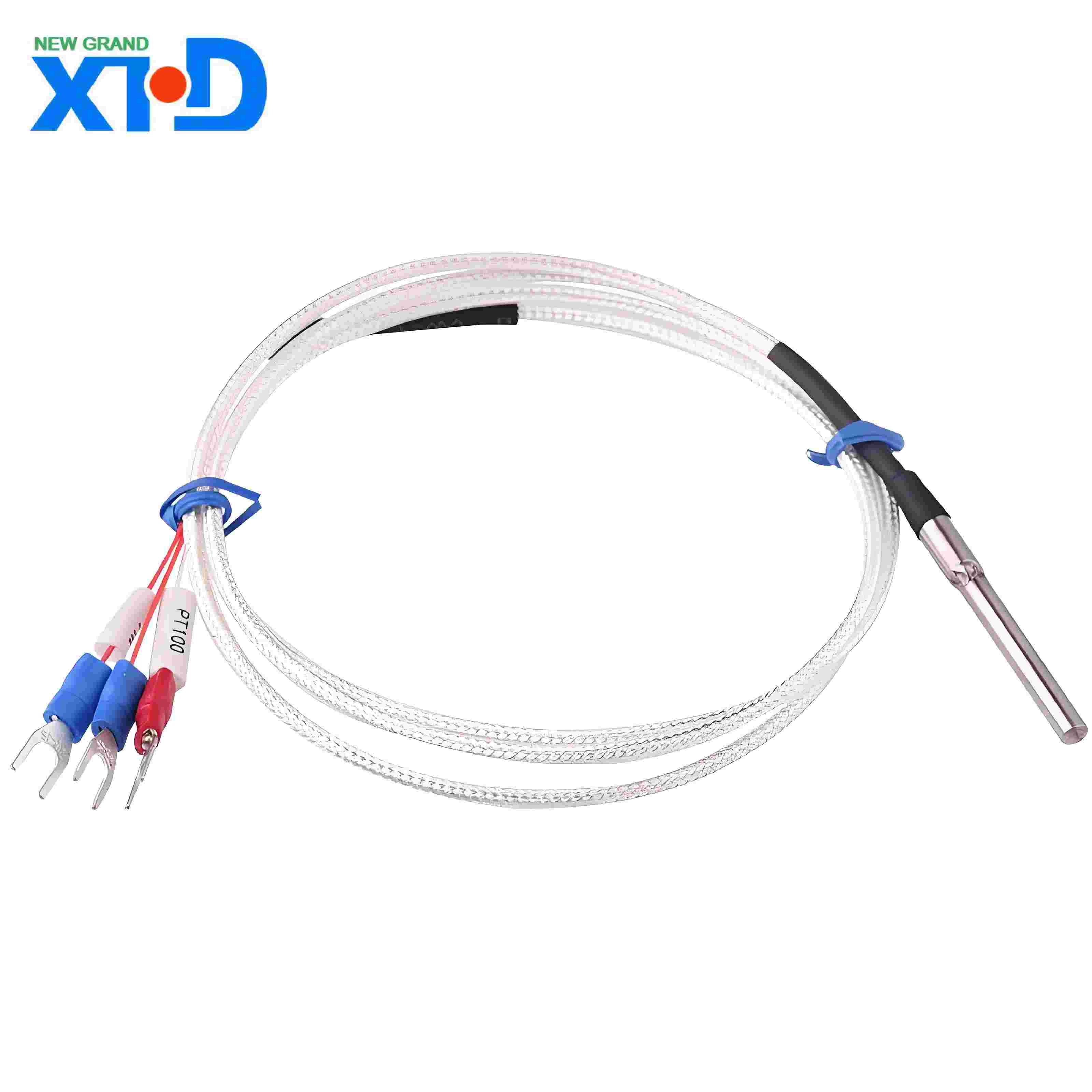

4 、 Estrutura do produto
O resistor térmico PT100 consiste nos seguintes componentes:
Elemento de detecção de temperatura: feito de enrolamento de arame de platina de alta pureza ou processo de filme fino, encapsulado em substrato de cerâmica ou vidro.
Manga de proteção: as opções de material incluem aço inoxidável (304/316), Hastelloy, etc., que são resistentes à corrosão e resistentes à alta pressão.
Tipo de chumbo: fio de alta temperatura resistente (como fio de cobre banhado a prata, fio de níquel) ou cabo isolado mineral (cabo MI).
Caixa de junção: tipo à prova de explosão, impermeável ou comum, adequado para diferentes ambientes de instalação.
Formas estruturais comuns:
Tipo blindado: encapsulado com bainha de metal flexível, excelente desempenho sísmico, adequado para pequenos espaços.
Pré -fabricado: design dividido, componentes de detecção de temperatura fácil de substituir.
5 、 Campos de aplicação
Controle do processo industrial: monitoramento de temperatura de vasos de reação química, dutos de petróleo e fornos metalúrgicos.
Medição de precisão do laboratório: câmara de temperatura constante, câmara de teste ambiental, instrumentos de pesquisa científica.
Energia e energia: monitoramento da temperatura da caldeira, medição de temperatura do enrolamento do transformador.
Alimentos e medicina: equipamento de esterilização, transporte de cadeia fria, biorreatores.
6 、 Vantagens do produto
Alta precisão e repetibilidade: Superior aos termopares, adequados para medições de precisão no nível de ± 0,1 ℃.
Faixa de temperatura ampla: cobrindo -200 ℃ a+850 ℃, atendendo à maioria das necessidades industriais.
Forte capacidade anti-interferência: a saída do sinal de resistência é menos afetada pela interferência eletromagnética.
Design padronizado: cumpra os padrões internacionais/nacionais, como IEC 60751 e GB/T 30121.
7 、 Guia de seleção
Ao selecionar PT100, os seguintes parâmetros devem ser especificados:
Faixa de medição de temperatura e precisão: escolha Classe A/B de acordo com as necessidades reais.

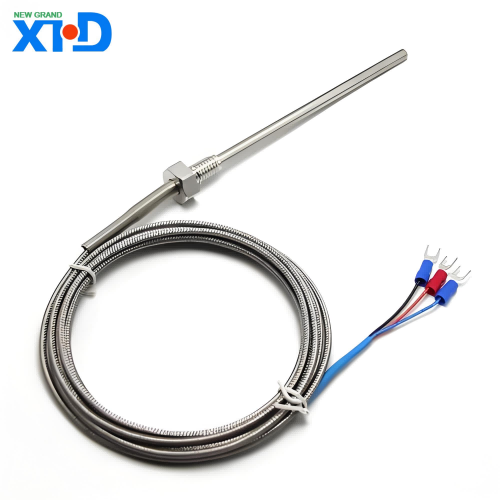

Método de instalação: fixação rosqueada (M8 × 1, G1/2, etc.), instalação do flange ou inserção direta.
Requisitos ambientais: a carcaça da Hastelloy deve ser selecionada para mídia corrosiva; As mangas de dissipação de calor precisam ser instaladas em ambientes de alta pressão.
Combinação do sinal de saída: O sistema de 3 fios pode eliminar erros de resistência ao chumbo, enquanto o sistema de 4 fios é adequado para medições de nível de laboratório.
8 、 Instalação e manutenção
Pontos de instalação:
Verifique se a área de detecção de temperatura está em contato total com o meio medido e a profundidade da inserção é ≥ 15 vezes o diâmetro do tubo de proteção.
Evite quebra de arame causada por estresse mecânico ou vibração.
Sugestões de manutenção:
Calibração regular (ciclo recomendado de 12 meses).
Limpe a escala de superfície da sonda e verifique o status de oxidação dos terminais da fiação.
9 、 Precauções
O PT100 precisa ser usado em conjunto com transmissores ou instrumentos especializados e não pode ser conectado diretamente a dispositivos de entrada de tensão ordinários.
Evite usar em ambientes com fortes campos magnéticos ou mudanças repentinas de temperatura.
Recomenda-se usar termopares do tipo S quando a temperatura exceder 850 ℃.
Através das características acima, o termistor PT100 tornou -se uma solução indispensável de detecção de temperatura no campo da automação industrial. Para obter mais especificações técnicas ou serviços personalizados, entre em contato com nossa equipe de engenharia.
