O termopar do tipo S (escala S) é um termopar de metal precioso reconhecido internacionalmente, consistindo em liga de ródio de platina (platina 90%, ródio 10%) como eletrodo positivo (SP) e platina pura como eletrodo negativo (SN). Devido à sua excelente resistência a alta temperatura, alta precisão e estabilidade a longo prazo, é amplamente utilizada na medição industrial de alta temperatura, experimentos de pesquisa científica e campos de instrumentos de precisão, especialmente adequados para ambientes de atmosfera oxidante e inerte.

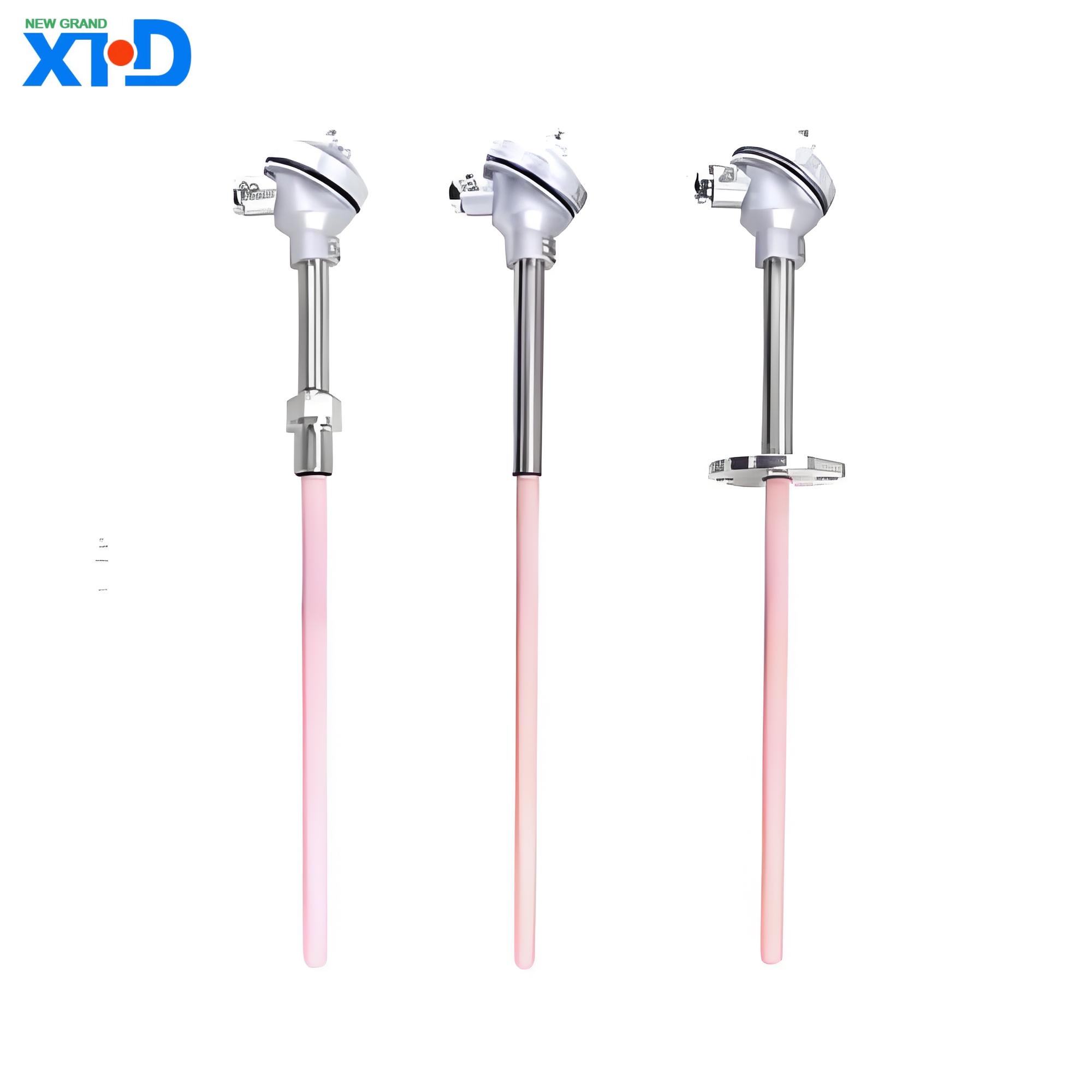

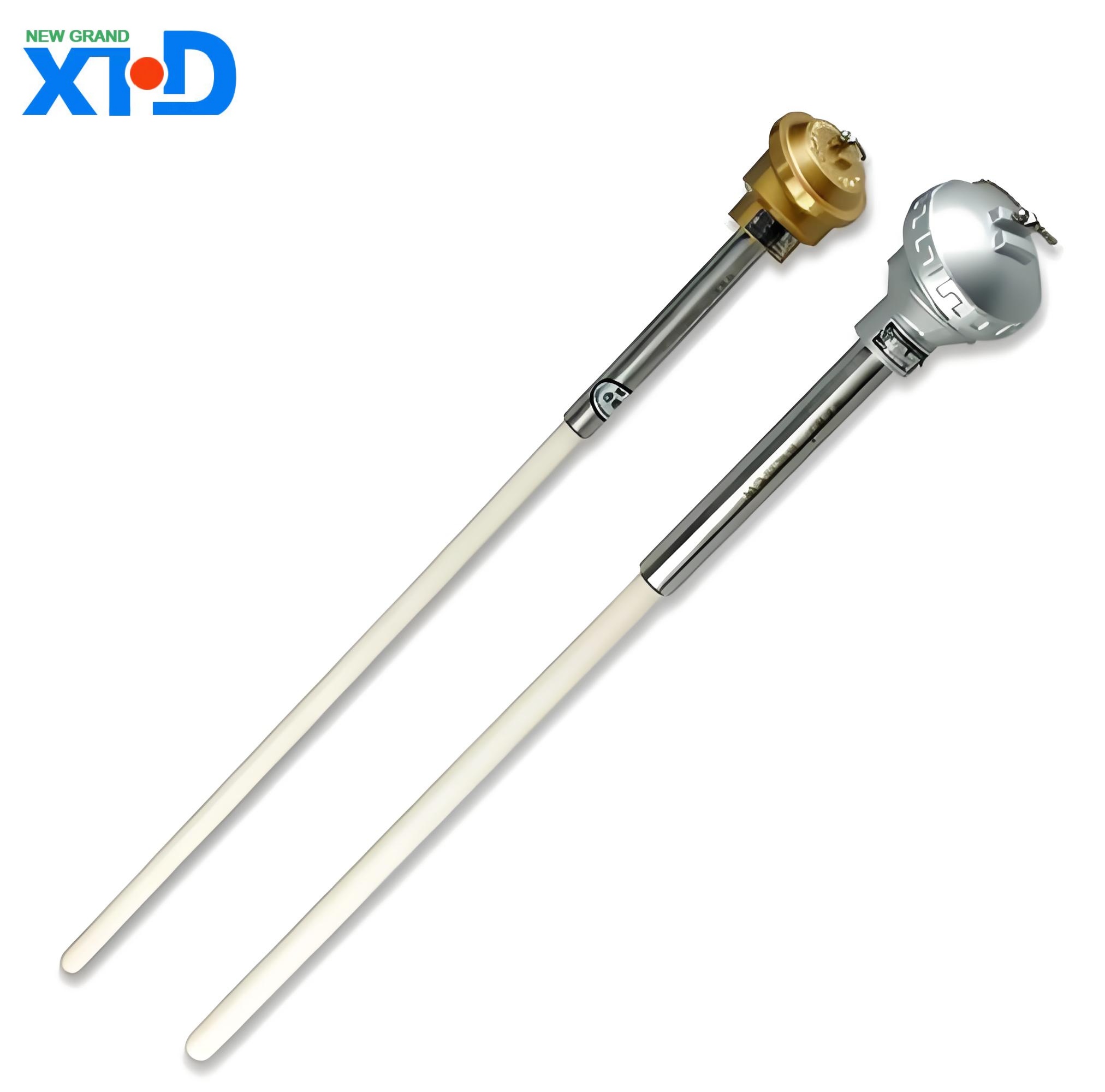

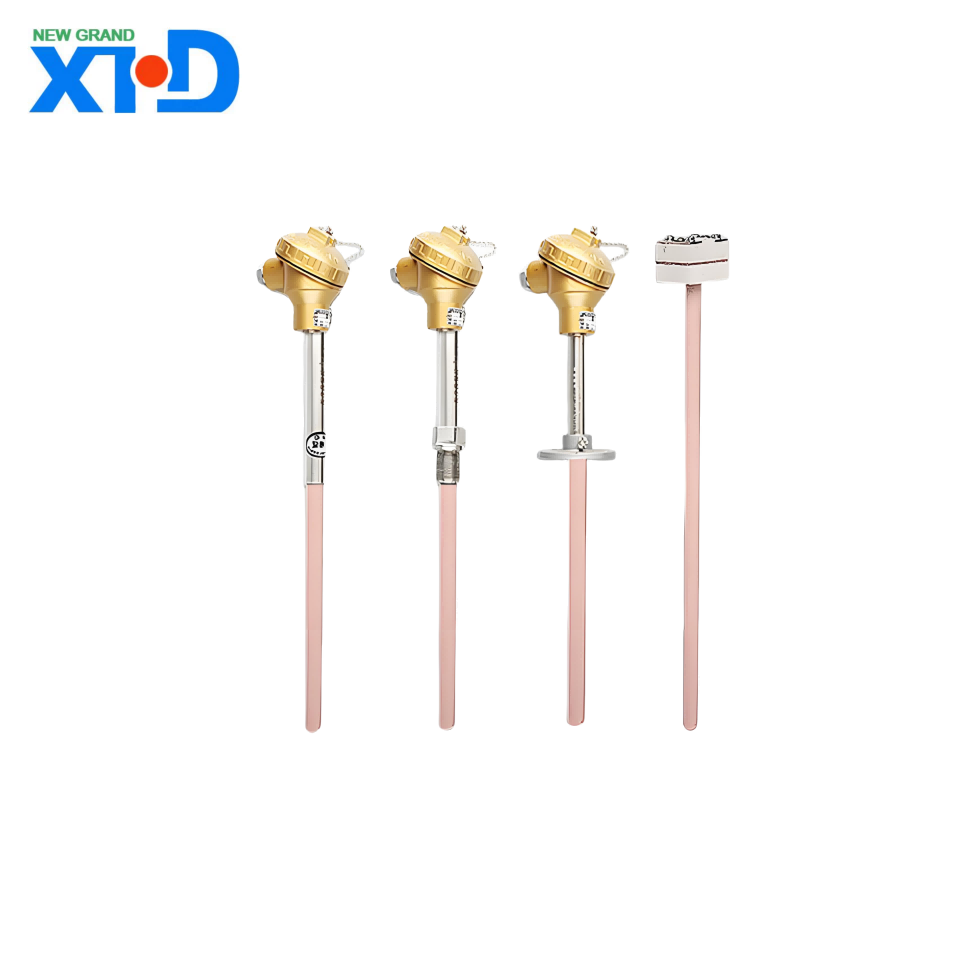

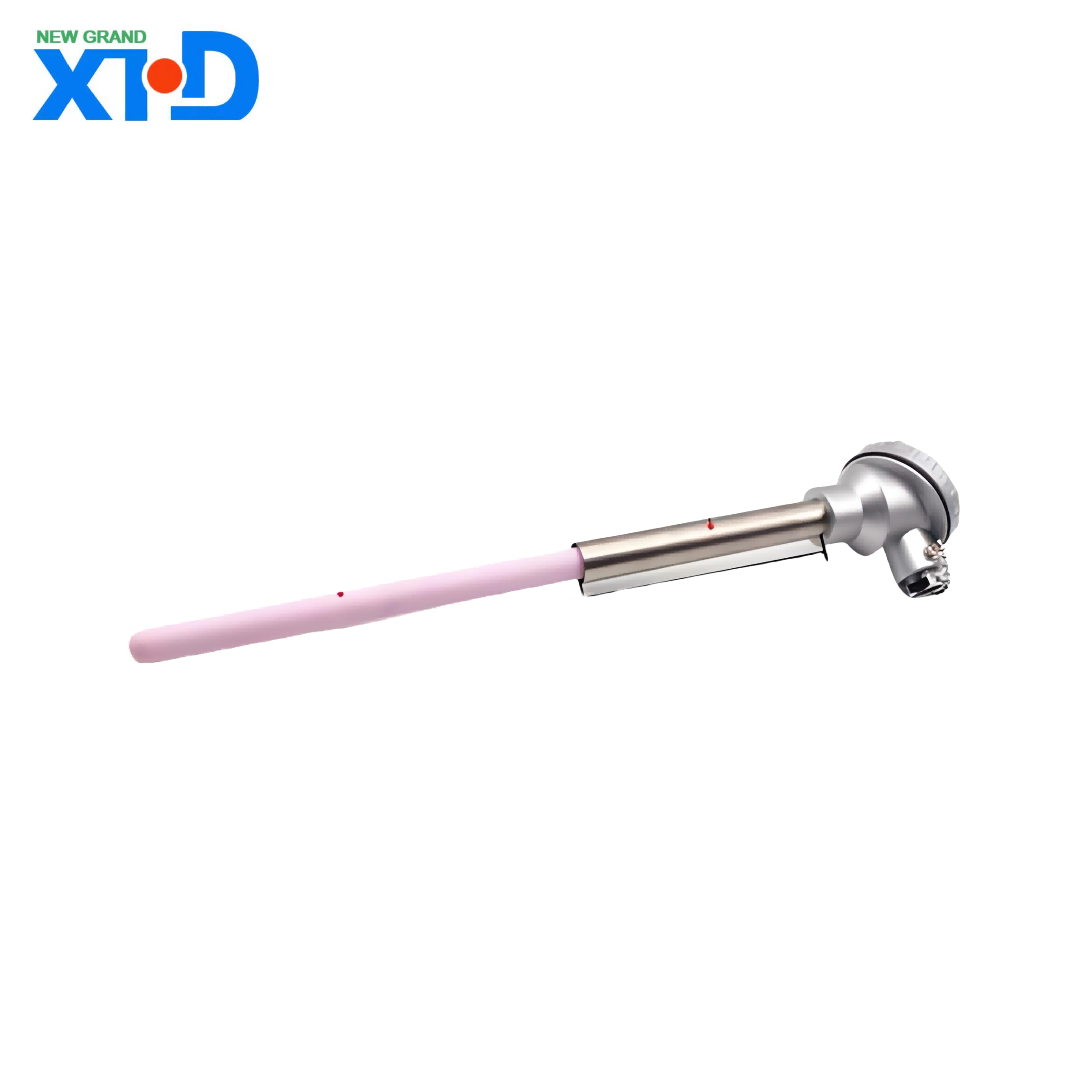

Introdução ao produto do termopar do tipo S (Platinum Rhodium 10 Platinum Thermopple)
1 、 Visão geral do produto
O termopar do tipo S (escala S) é um termopar de metal precioso reconhecido internacionalmente, consistindo em liga de ródio de platina (platina 90%, ródio 10%) como eletrodo positivo (SP) e platina pura como eletrodo negativo (SN). Devido à sua excelente resistência a alta temperatura, alta precisão e estabilidade a longo prazo, é amplamente utilizada na medição industrial de alta temperatura, experimentos de pesquisa científica e campos de instrumentos de precisão, especialmente adequados para ambientes de atmosfera oxidante e inerte.
2 、 Princípio de trabalho
O termopar do tipo S opera com base no efeito Seebeck, o que significa que, quando há uma diferença de temperatura entre dois condutores de metal diferentes nas duas extremidades, um potencial termoelétrico é gerado. O valor da temperatura pode ser calculado medindo o potencial termoelétrico (MV). Sua relação de força eletromotiva de temperatura está em conformidade com o padrão internacional IEC 60584-1, com boa linearidade, e tem um desempenho particularmente bom na faixa de alta temperatura (acima de 1000 ° C).
3 、 Parâmetros técnicos
Descrição do parâmetro do projeto
Número da divisão s
Faixa de medição de temperatura para uso a longo prazo: 0 ~ 1450 ° C; Limite de curto prazo: 1600 ° C (personalizável até 1700 ° C)
Nível de precisão I: ± 1 ° C ou ± 0,25% t (t é a temperatura medida)
Nível II: ± 1,5 ° C ou ± 0,25% t
Especificações de diâmetro padrão do fio: 0,5 mm, 0,8 mm, 1,0 mm (armadura opcional ou bainha de cerâmica)
Material do tubo de proteção: cerâmica de alta temperatura (Al ₂ o ∝), tubo de quartzo, liga de titânio molibdênio (personalizada de acordo com o ambiente de uso)
Tempo de resposta Status do fio vazio: <1 segundo (a 1600 ° C); Com tubo de proteção: 3-10 segundos (dependendo do diâmetro e material)
4 、 Recursos do produto
.
Excelente desempenho de alta temperatura
Pode funcionar de forma estável por um longo tempo a 1600 ° C, com excelente resistência a oxidação, adequada para ambientes extremos, como metalurgia e fornos de fusão de vidro.
.
Alta precisão e estabilidade
Erro repetitivo ≤ 0,1%, desvio anual <0,05%, atendendo aos requisitos de medição de temperatura de alta precisão dos laboratórios e indústrias.
Forte capacidade anti -poluição
O material da liga de ródio de platina é resistente à corrosão química, estável em conteúdo de enxofre, hidrogênio e outras atmosferas e tem uma longa vida útil.
.
.
Padronização internacional
Em conformidade com padrões como IEC 60584-1 e ASTM E230, compatíveis com instrumentos de controle de temperatura convencionais.
5 、 Áreas de aplicação típicas
Cenários industriais de alta temperatura: fundição de aço, sinterização de cerâmica, processamento de bolacha semicondutores
Experimentos de pesquisa: pesquisa de material de alta temperatura, teste de motores aeroespacial
Indústria de energia: monitoramento de escape de turbinas a gás, controle de temperatura do reator nuclear
Equipamento de laboratório: forno de alta temperatura, analisador térmico (TGA/DSC)
6 、 Guia de seleção
Seleção de tubo de temperatura e proteção
.
≤ 1300 ° C: Recomenda-se o tubo de proteção de cerâmica (Al ₂ O ∝ ∝) para alta eficácia.
1300-1600 ° C: É necessária uma densa de alta pureza de cerâmica ou tubo de proteção à liga de titânio de molibdênio.
A curto prazo 1700 ° C: Estrutura opcional do fio nua sem tubo de proteção (requer proteção de atmosfera inerte).
.
Diâmetro do fio e velocidade de resposta
Quanto mais fino o diâmetro do fio, mais rápido a resposta, mas a força mecânica diminui. Recomende um diâmetro de fio de 0,5 mm para medição dinâmica de temperatura e 1,0 mm para instalação fixa.
Seleção de cabos de extensão
O fio de compensação deve ser selecionado como SC (liga de níquel de cobre de cobre), com uma temperatura de trabalho de -20 ~ 100 ° C para garantir a precisão da transmissão do sinal.
7 、 Precauções para uso
.
Especificações de instalação
Evite o uso a longo prazo na redução de atmosferas como CO e H ₂, pois pode causar fragilização do eletrodo de platina.
O tubo de proteção deve ser instalado vertical ou horizontalmente para evitar vibrações mecânicas causando quebra.
.
Controle de poluição
.
É estritamente proibido entrar em contato com vapores de metal (como zinco e chumbo), caso contrário, ele contaminará os eletrodos e causará desvio do potencial termoelétrico.
Limpe regularmente o óxido superficial do eletrodo com 10% de ácido clorídrico diluído (aplicável apenas a tubos de proteção não cerâmica).
.
Calibração e manutenção
Realize a calibração de ponto fixo de alta temperatura a cada 6 meses (como ponto antimônio 630,63 ° C, ponto de cobre 1084.62 ° C).
8 、 Vantagem de mercado
Comparado aos termopares do tipo B e R, o tipo S tem uma maior relação custo-benefício na faixa de temperatura de 1300-1600 ° C; Comparado aos termopares metálicos de baixo custo, como o tipo K e o tipo N, sua vida útil é estendida por 3-5 vezes, tornando-os particularmente adequados para cenários que requerem alta confiabilidade e precisão.
9 、 Suporte ao serviço
Forneça soluções personalizadas (como matriz de medição de temperatura de vários pontos, embalagem específica de vácuo)
