O termopar o tipo E é um sensor de temperatura de alta precisão baseado no efeito Seebeck, consistindo em uma liga de cromo de níquel (cromel, eletrodo positivo) e uma liga de níquel de cobre (Constantan, eletrodo negativo). É conhecido por sua ampla faixa de medição de temperatura, alta sensibilidade e excelente estabilidade, e é amplamente utilizada na indústria, pesquisa científica e monitoramento de temperatura em ambientes extremos.

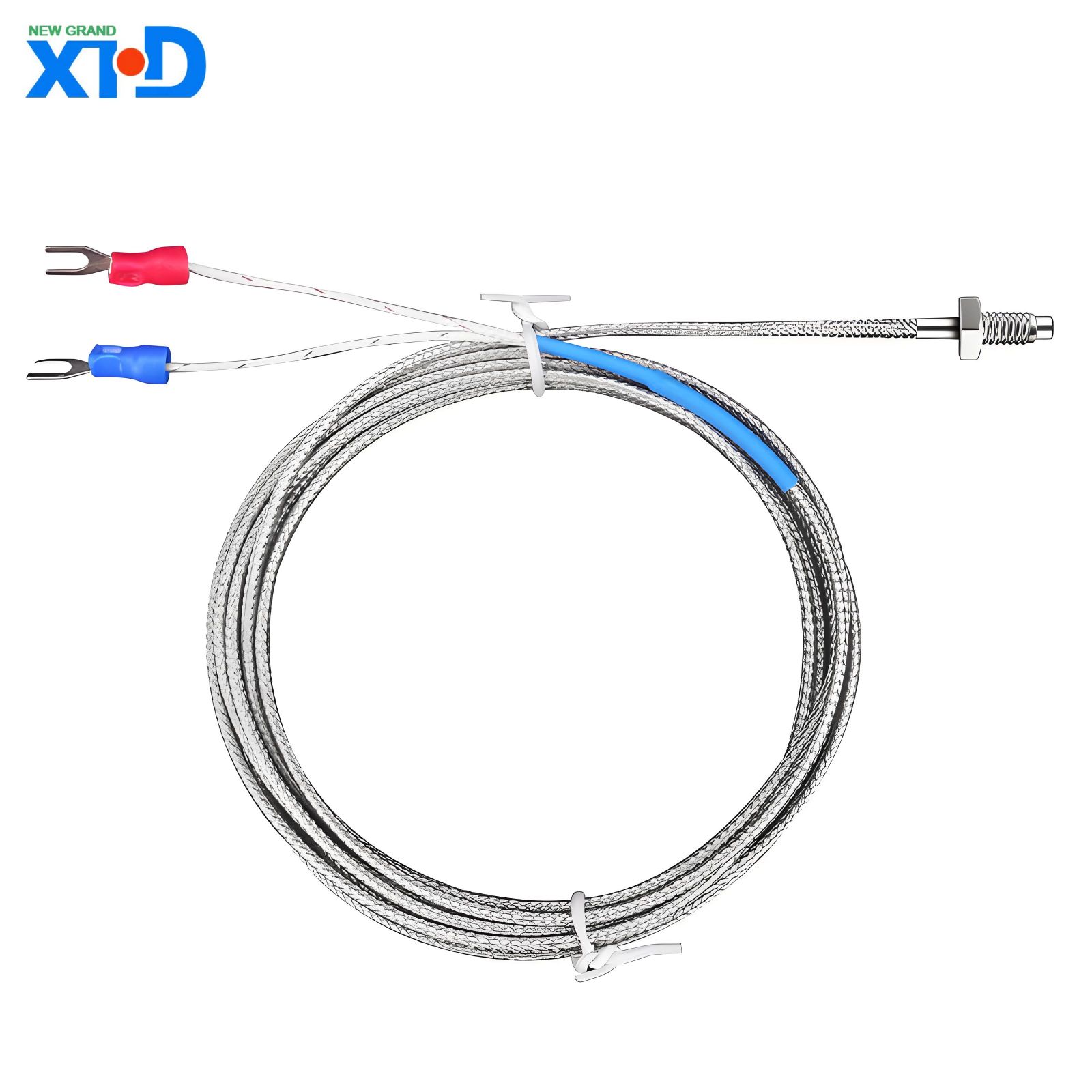

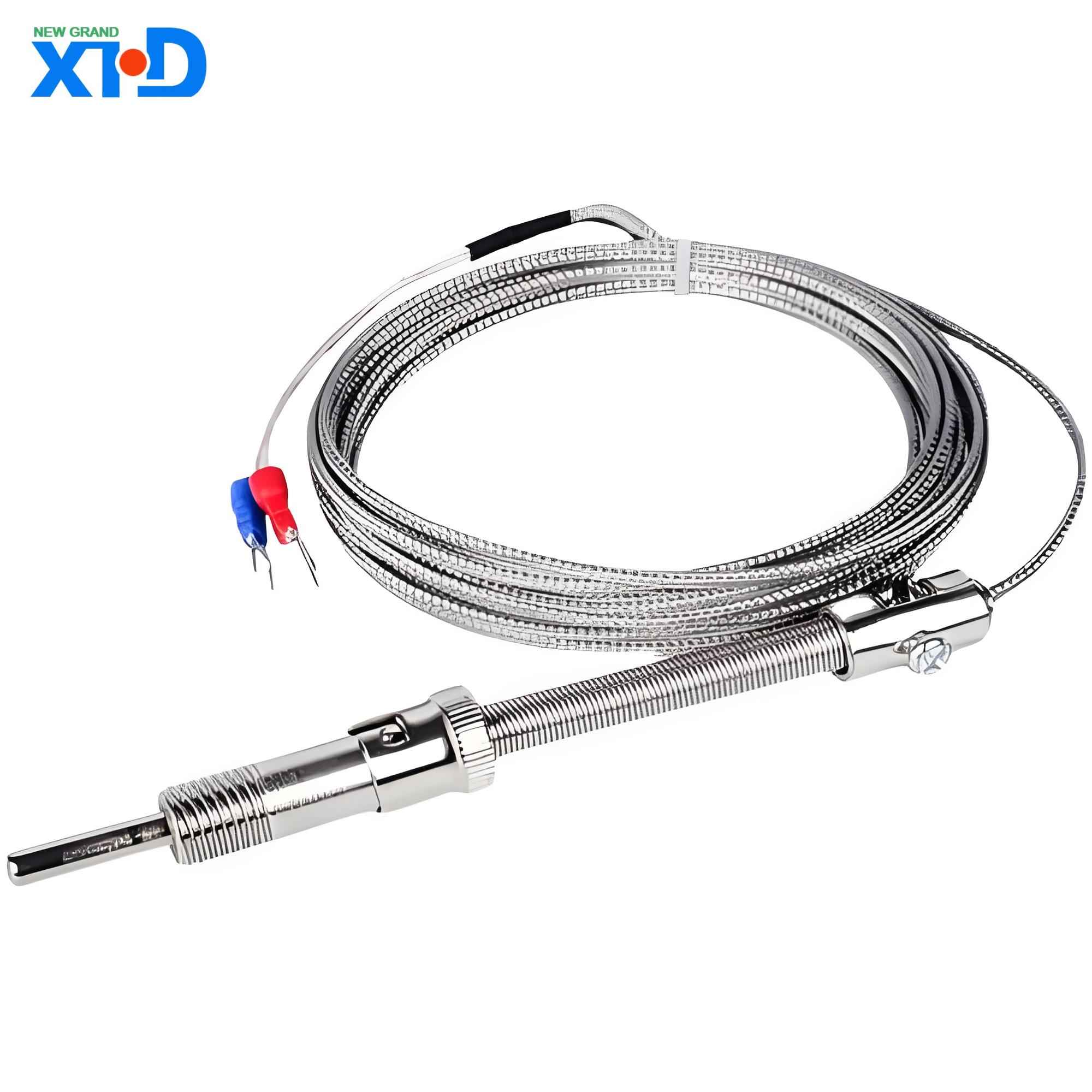

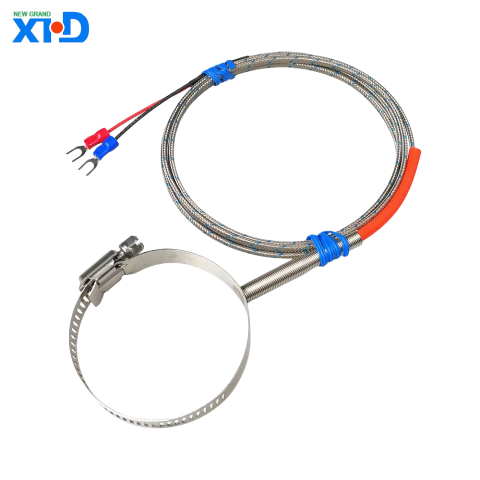

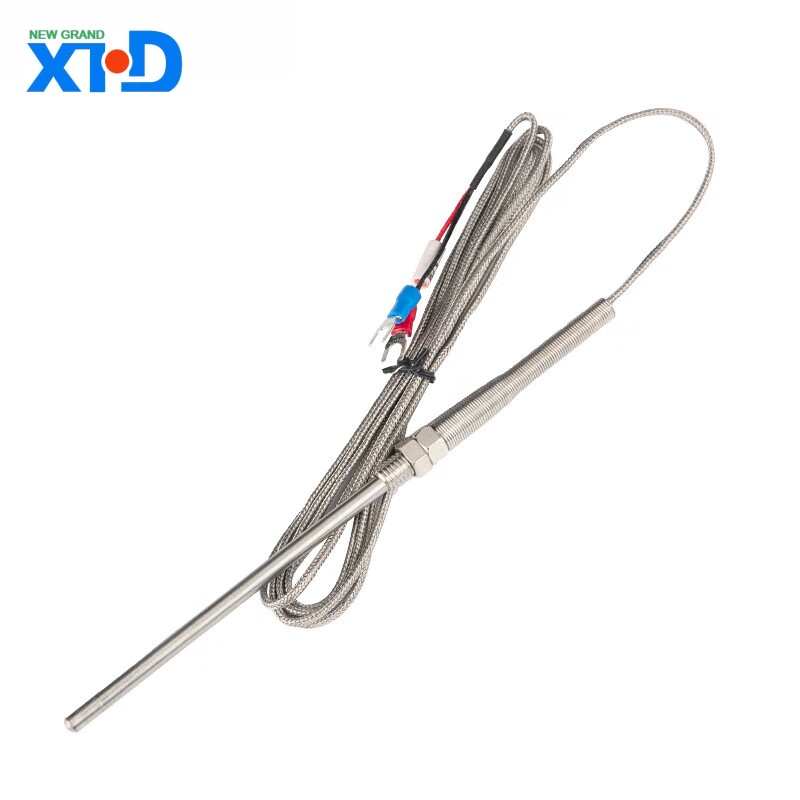

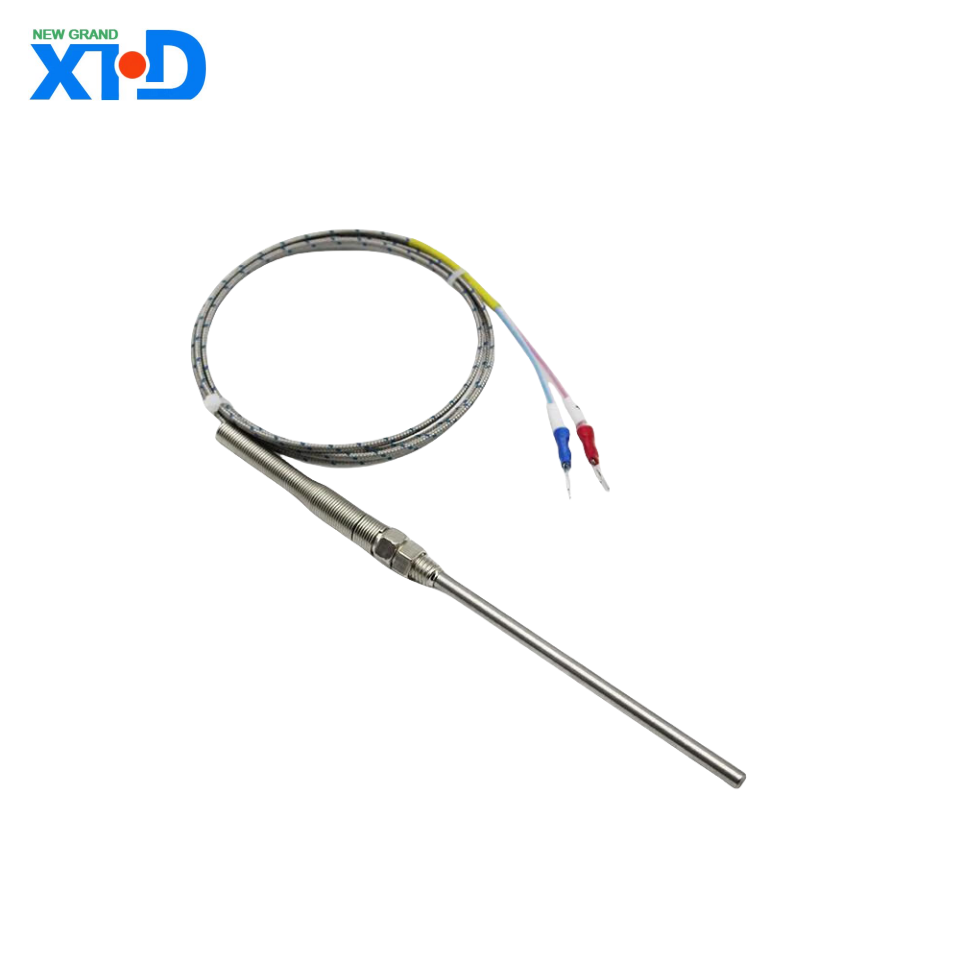

Introdução aos produtos de termopar do tipo E
1 、 Visão geral
O termopar o tipo E é um sensor de temperatura de alta precisão baseado no efeito Seebeck, consistindo em uma liga de cromo de níquel (cromel, eletrodo positivo) e uma liga de níquel de cobre (Constantan, eletrodo negativo). É conhecido por sua ampla faixa de medição de temperatura, alta sensibilidade e excelente estabilidade, e é amplamente utilizada na indústria, pesquisa científica e monitoramento de temperatura em ambientes extremos.
2 、 Parâmetros principais
Especificações de parâmetros
Faixa de medição de temperatura -200 ° C a+900 ° C (pico de curto prazo até 1000 ° C)
Sensibilidade de 68 µ V/° C (mais alta em toda a faixa, acima de 35% maior que o tipo K/J)
Precisão padrão ± 1,7 ° C ou ± 0,5% (0 ° C a 900 ° C); Faixa de baixa temperatura ± 1,7 ° C (-200 ° C a 0 ° C)
Padrão Internacional IEC 60584-1 ASTM E230 、 GB/T 16839
Diâmetro do fio 0,2 mm ~ 3,0 mm (armadura opcional/fio descalço)
Tempo de resposta Tipo exposto: 0,05 ~ 1 segundo (em gás); Com tubo de proteção: 1-30 segundos (dependendo do material e do diâmetro)
3 、 Materiais e estrutura
Eletrodo positivo (EP): liga de cromo de níquel (cromel, 90% Ni+10% Cr)
Eletrodo negativo (EN): liga de níquel de cobre (Constantan, 55% com+45% Ni)
Camada de isolamento: óxido de magnésio (MGO) ou cerâmica (resistência à temperatura acima de 1800 ° C)
Material da bainha: 304 Aço inoxidável (Universal), Inconel 600 (alta temperatura), tântalo (forte ambiente corrosivo)
4 、 Vantagens únicas
Alta sensibilidade
O sinal de saída de 68 µ V/° C excede em muito o do tipo K (41 µ V/° C) e o tipo J (55 µ V/° C), tornando-o particularmente adequado para detectar pequenas diferenças de temperatura (como instrumentos de precisão de laboratório).
.
.
Adaptabilidade de temperatura ampla
.
Excelente desempenho de baixa temperatura:-A 200 ° C, o erro é de apenas ± 1,7 ° C, o que é melhor que o termopar do tipo T (cobre Constantan).
Resistência a oxidação de alta temperatura: sua estabilidade é melhor que a do tipo J (Constantão de Ferro) em uma atmosfera oxidante.
.
Resistência à corrosão
O material do eletrodo negativo Constantan tem forte resistência a ambientes fracos de ácido e alcalino e é adequado para vasos de reação química e equipamentos de processamento de alimentos.
.
.
Alta custo-efetividade
O custo é menor que o de termopares de metal precioso (como o ródio de platina do tipo S) e pode ser diretamente conectado aos sistemas PLC ou DAQ sem a necessidade de circuitos de amplificação externa.
.
5 、 Cenários de aplicação
Setor industrial
Metalurgia: monitoramento de temperatura do cristalizador de máquina de fundição contínua (800 ~ 900 ° C)
Energia: Detecção de temperatura de escape da turbina a gás (requer bainha inconvencional)
Campo de pesquisa
Experiência de baixa temperatura de materiais supercondutores (com sistema de resfriamento de nitrogênio líquido)
Teste de vácuo térmico da espaçonave (-150 ° C a+250 ° C ciclo)
No campo do sustento das pessoas
Equipamento de esterilização alimentar (ambiente a vapor de alta pressão, erro de temperatura <± 1 ° C)
Armazenamento criogênico médico (-80 ° C geladeira de temperatura ultra baixa)
6 、 Guia de seleção
Modelo Exemplo de cenários aplicáveis Configuração recomendada
E-3M-1000-SS304 Forno industrial universal (0 ~ 800 ° C) Armadura de 3 mm, bainha de aço inoxidável, isolamento de cerâmica de orifício duplo
E-1.5m-200, teste de motor de aeronaves Inconel (ambiente de corrosão de alta temperatura) Micro sonda de 1,5 mm, bainha Inconel 600
EM-FEP-260 AMBIENTE DE ÁCIO FORTE (como tanque de eletroplatação) com isolamento de FEP e tubo de proteção de tântalo
7 、 Instalação e manutenção
Pontos de instalação
Evite estresse mecânico: raio de flexão ≥ 5 vezes o diâmetro do fio para evitar quebra de arame do termopar.
Remuneração de extremidade fria: ele precisa ser combinado com um sensor de lio de congelamento ou módulo de compensação eletrônica (como max31855).
Sugestões de manutenção
Calibração regular: verifique a precisão a cada 6 meses usando um forno de poço seco (consulte a ASTM E2847).
Tratamento da poluição: Se o eletrodo negativo oxidar e ficar preto, limpe -o com ácido clorídrico a 10% e limpe -o com álcool.
8 、 Perguntas e respostas frequentes
Q1: O sinal de saída flutua bastante?
Motivo: End fria não compensada ou interferência eletromagnética (como perto do conversor de frequência).
Solução: Instale uma camada de blindagem e use um transmissor de temperatura isolado.
Q2: Vida curta na faixa de alta temperatura?
Motivo: O material da bainha não é resistente à oxidação (como uso indevido de 304 aço inoxidável acima de 900 ° C).
Solução: Substitua a bainha Inconel 601 ou a sonda revestida de cerâmica.
9 、 Resumo
Os termopares do tipo E são uma escolha ideal para medições de média e baixa temperatura devido à sua alta sensibilidade, ampla faixa e forte adaptabilidade ambiental. Projetos personalizados para diferentes condições de trabalho, como sondas miniaturizadas ou materiais especiais de bainha, podem otimizar ainda mais o desempenho e o custo. Para cenários ambientais extremos, como radiação nuclear ou tensão ultra-alta, é recomendável usar um módulo de condicionamento de sinal dedicado.
