A folha de aquecimento PI, também conhecida como filme de aquecimento elétrico de filme de poliimida, é um elemento de aquecimento elétrico flexível feito de filme de poliimida como isolante externo e folha de metal, fio de metal ou folha de aquecimento gravada em liga de níquel-cromo como corpo de aquecimento condutivo interno, que é termicamente ligado sob alta temperatura e pressão. Este produto, com suas características de suavidade e flexibilidade, ultrafino, aquecimento uniforme, bom isolamento e resistência a altas temperaturas, tem sido amplamente utilizado em vários campos, como aeroespacial, indústria, equipamentos médicos, eletrônicos de consumo, novas energias e equipamentos automotivos. Ele pode obter aquecimento rápido e controle preciso de temperatura, fornecendo proteção confiável de temperatura para equipamentos em vários campos.
I. Visão geral do produto
A folha de aquecimento PI, também conhecida como filme de aquecimento elétrico de filme de poliimida, é um elemento de aquecimento elétrico flexível feito de filme de poliimida como isolante externo e folha de metal, fio de metal ou folha de aquecimento gravada em liga de níquel-cromo como corpo de aquecimento condutivo interno, que é termicamente ligado sob alta temperatura e pressão. Este produto, com suas características de suavidade e flexibilidade, ultrafino, aquecimento uniforme, bom isolamento e resistência a altas temperaturas, tem sido amplamente utilizado em vários campos, como aeroespacial, indústria, equipamentos médicos, eletrônicos de consumo, novas energias e equipamentos automotivos. Ele pode obter aquecimento rápido e controle preciso de temperatura, fornecendo proteção confiável de temperatura para equipamentos em vários campos.
II. Modelos de produtos e classificação (I) Classificação por nível de resistência à temperatura Folhas de aquecimento PI convencionais: Com uma temperatura operacional de longo prazo de até 200°C, elas são adequadas para a maioria dos cenários com requisitos de temperatura moderada, como aquecimento de bateria em eletrônicos de consumo e dispositivos de aquecimento de pacientes em equipamentos médicos.
Folha de aquecimento PI de alta temperatura: Pode suportar temperaturas de até 300 ℃ e pode sustentar exposição de longo prazo a 250 ℃, liderando a indústria. É adequado para aquecimento elétrico de produtos que requerem altas temperaturas de aquecimento, como chapinhas, xícaras quentes instantâneas, cafeteiras e ferros a vapor.
(2) Classificados por campo de aplicação: Chapas de aquecimento PI especiais para a indústria aeroespacial e militar: Certificadas de acordo com o padrão militar nacional GJB9001C-2017, possuem adaptabilidade a ambientes de temperaturas extremas e resistência a vibrações e choques, tornando-as adequadas para sistemas de gerenciamento térmico em equipamentos aeroespaciais, como satélites de órbita polar/órbita geoestacionária e foguetes transportadores da série Longa Marcha.
Folha de aquecimento PI dedicada a veículos de novas energias: É usada principalmente para aquecimento e isolamento de baterias de lítio, garantindo o desempenho normal de carga e descarga da bateria em ambientes de baixa temperatura. Também pode ser aplicado a cenários como descongelamento de espelhos retrovisores e aquecimento de bancos.
Folha de aquecimento PI dedicada para equipamentos médicos: Pode ser usada para aquecimento de instrumentos cirúrgicos, dispositivos de aquecimento de pacientes, analisadores de sangue e outros equipamentos médicos, atendendo aos requisitos de controle preciso de temperatura e segurança de higiene em cenários médicos.
Folha de aquecimento PI para eletrônicos de consumo: adequada para aquecimento de bateria e desembaçamento de tela de dispositivos como smartphones e tablets, bem como equipamentos de beleza e cabeleireiro, como chapinhas, chapinhas e instrumentos de beleza.
III. Parâmetros técnicos principais (I) Parâmetros de desempenho elétrico Tensão operacional: 0 - 480V, personalizável de acordo com diferentes cenários de aplicação para atender aos requisitos de tensão de vários dispositivos.
Densidade de potência: A densidade de potência superficial dos modelos convencionais pode chegar a 7,8 W/cm², e alguns produtos podem ser ajustados na faixa de 0,15 - 7,8W/cm² de acordo com necessidades específicas, garantindo aquecimento eficiente em espaços confinados.
Resistência de isolamento: ≥500Ω. Para alguns produtos de alta qualidade, a rigidez dielétrica em UDC 500V é ≥ 200MΩ, demonstrando excelente desempenho de isolamento elétrico e garantindo um uso seguro.
Resistência elétrica: UAC ≥ 2000V, capaz de suportar picos de alta tensão, evitando assim acidentes de segurança causados por avarias elétricas.
Tolerância de resistência: O valor nominal é de ±10%, e a tolerância para alguns produtos pode ser tão baixa quanto ±2%, garantindo a estabilidade e consistência da potência de aquecimento.
(II) Parâmetros de desempenho térmico Faixa de temperatura operacional: A temperatura operacional de longo prazo para o tipo convencional é ≤232°C, com uma faixa de temperatura baixa até -60°C; o tipo de alta temperatura pode suportar temperaturas de até 300°C e pode operar em temperaturas de até 250°C por longos períodos, tornando-o adequado para ambientes com temperaturas extremamente severas.
Velocidade de aquecimento: Alguns produtos podem aquecer rapidamente em apenas 20 segundos, sendo capazes de converter rapidamente energia elétrica em energia térmica para um rápido aumento de temperatura.
Uniformidade de temperatura: Utilizando um método de aquecimento planar, a distribuição de calor é uniforme, garantindo que as diferenças de temperatura na superfície aquecida sejam mantidas dentro de uma faixa estreita, atendendo a cenários com altos requisitos de uniformidade de temperatura.
(III) Parâmetros de desempenho mecânico: Espessura: Tipicamente variando de 0,13 a 0,4 mm, com produtos convencionais tendo uma espessura de cerca de 0,2 mm. Alguns produtos ultrafinos podem ter espessura tão baixa quanto 0,08 mm. O design leve e fino permite ocupar pouco espaço, facilitando a instalação e integração.
Peso: ≤278 g/m², com peso de apenas 0,023 - 0,037g/cm², reduzindo efetivamente o peso total do equipamento, especialmente adequado para aplicações sensíveis ao peso na indústria aeroespacial, eletrônicos de consumo e outros campos.
Raio de curvatura: Pode atingir no mínimo 1,0 mm, possui excelente flexibilidade, pode ser dobrado e dobrado, podendo até se adaptar a superfícies de objetos de diversos formatos, adaptando-se a uma ampla gama de ambientes de instalação complexos.
Vida útil: Até 60.000 horas, excedendo significativamente os fios de aquecimento tradicionais. Adequado para aplicações de alta confiabilidade, reduzindo custos de manutenção de equipamentos.

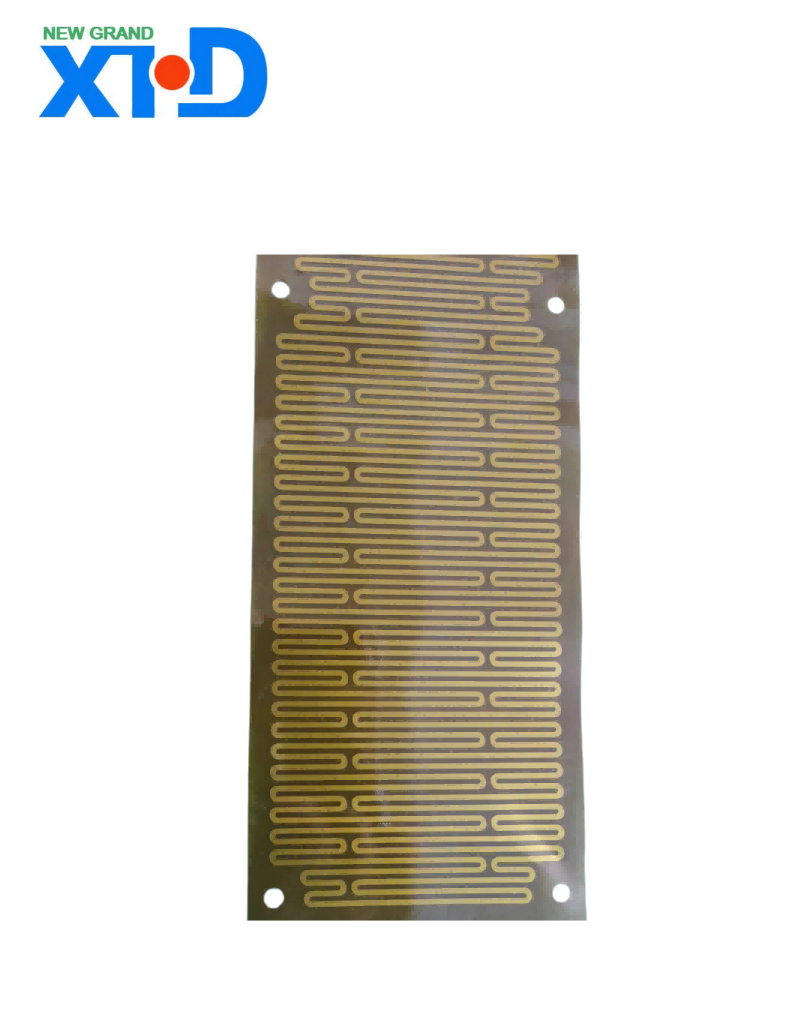

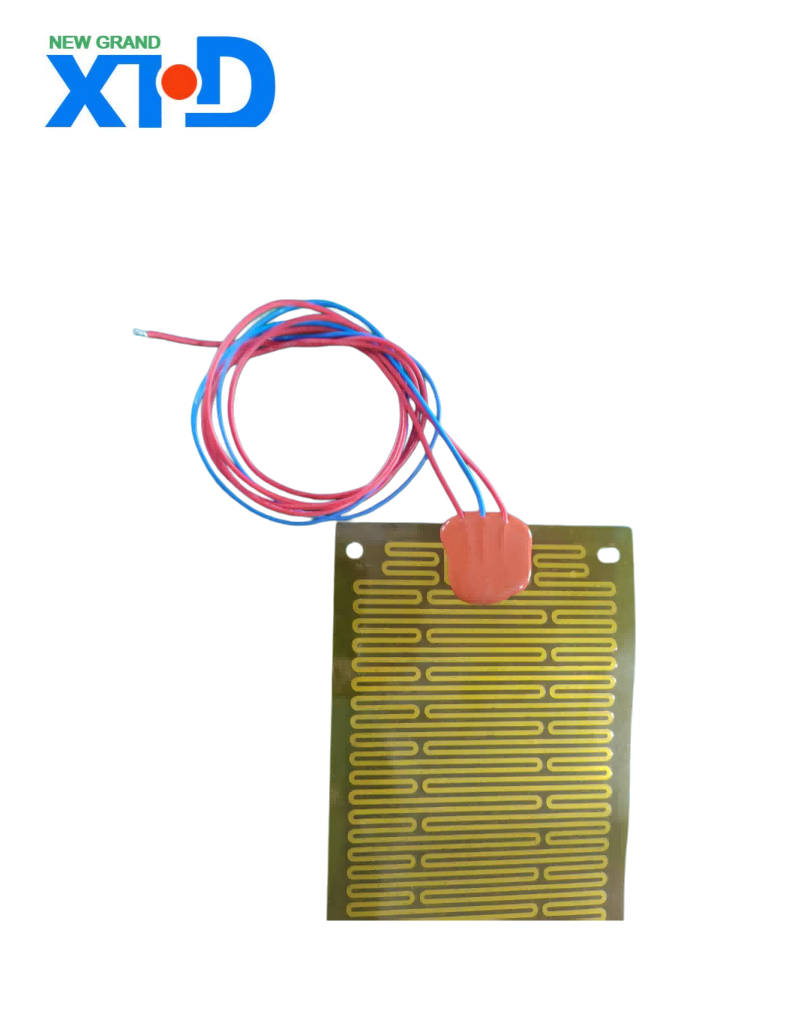

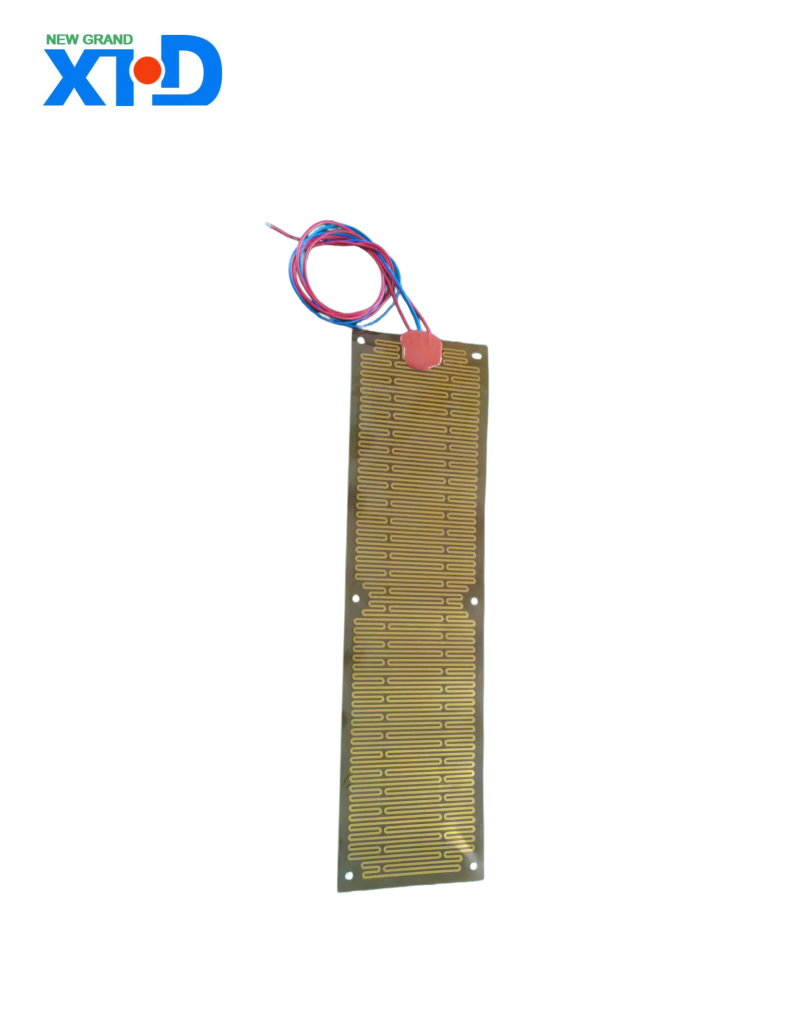

4. Estrutura do Produto e Processo de Fabricação (I) Estrutura do Produto As chapas de aquecimento PI normalmente apresentam uma estrutura de três camadas. A primeira e a terceira camadas são camadas isolantes de filme de poliimida (PI), com espessuras geralmente variando de 0,05 a 0,08 milímetros, proporcionando excelentes propriedades de isolamento elétrico e proteção mecânica. A camada intermediária é um elemento de aquecimento de metal, como folhas de aquecimento gravadas em aço inoxidável, cobre, ferro-cromo-alumínio ou liga de níquel-cromo, que são processadas em circuitos de aquecimento personalizados por meio de tecnologia de gravação de precisão para obter aquecimento eficiente e uniforme.
(2) Preparação de materiais básicos para o processo de fabricação: Selecione filme de poliimida de alta pureza e folha metálica para garantir a estabilidade da qualidade das matérias-primas.
Gravação de circuito: Utilizando tecnologia de gravação de precisão, o substrato metálico é processado em um circuito de aquecimento projetado, garantindo a precisão e consistência do circuito.
Prensagem a quente em alta temperatura: O elemento de aquecimento de metal gravado e o filme de poliimida são laminados através de um processo de ligação térmica de alta temperatura e alta pressão (temperatura 200 - 350 ℃, pressão 5 - 15MPa) para formar uma estrutura integrada, garantindo a robustez e estabilidade do produto.
Testes de desempenho: Realização de diversos testes em produtos acabados, incluindo testes de desempenho elétrico, térmico e mecânico, para garantir que os produtos atendam aos padrões de qualidade.
5. Vantagens do produto: Ajuste flexível: Macio e dobrável, pode se adaptar às necessidades de aquecimento de vários formatos complexos de superfícies. Sem modificar a estrutura do equipamento, pode encaixar perfeitamente em diversas superfícies irregulares, resolvendo o problema de que as placas de aquecimento tradicionais não cabem em equipamentos irregulares.
Eficiente e preciso: Com geração de calor uniforme e taxa de condutividade térmica de >2W/(m・K), ele pode converter rapidamente energia elétrica em energia térmica, alcançando aquecimento rápido e controle preciso de temperatura, atendendo aos requisitos de alta precisão para controle de temperatura em vários campos.
Seguro e confiável: Com excelente isolamento e resistência a altas temperaturas, mantém desempenho elétrico e resistência mecânica estáveis mesmo sob condições extremas de temperatura e ambientes de trabalho complexos, garantindo segurança e confiabilidade durante o uso.
Forte personalização: Design personalizado pode ser fornecido para parâmetros do produto, como tamanho, formato, potência e tensão, de acordo com as necessidades específicas do cliente, atendendo a requisitos personalizados para diferentes cenários de aplicação.
Conservação de energia e proteção ambiental: Alta eficiência térmica, capaz de reduzir significativamente o consumo de energia, atendendo às exigências da sociedade moderna de conservação de energia e proteção ambiental.
VI. Explicação detalhada dos cenários de aplicação (I) Campo aeroespacial Em equipamentos aeroespaciais, como satélites e foguetes transportadores, as folhas de aquecimento PI são utilizadas principalmente em sistemas de gerenciamento térmico para garantir a operação normal do equipamento sob condições extremas de temperatura. Por exemplo, as folhas de aquecimento PI produzidas pela Shanghai Changqing Industrial têm sido amplamente aplicadas nos sistemas de gerenciamento térmico dos satélites meteorológicos de órbita polar e dos satélites de comunicação em órbita geoestacionária da China. Os dados operacionais em órbita indicam que foram adaptados com sucesso a vários modelos de satélite, tais como satélites de navegação e satélites de experiências científicas, obtendo inúmeras certificações de aplicações em órbita e feedback positivo dos utilizadores de modelos de satélite.
(II) Aquecimento e isolamento de baterias de lítio no setor de veículos de nova energia: Em ambientes de baixa temperatura, as placas de aquecimento PI podem fornecer aquecimento e isolamento para baterias de lítio, melhorando a atividade da bateria, garantindo o desempenho normal de carga e descarga e prolongando a vida útil da bateria.
Aquecimento dos acessórios da carroceria: utilizado para descongelamento dos espelhos retrovisores, aquecimento dos bancos, aquecimento do cárter, etc., para aumentar o conforto e a segurança ao dirigir.
(III) Aquecimento de instrumentos cirúrgicos na área de equipamentos médicos: Manter os instrumentos cirúrgicos em temperatura adequada pode evitar desconfortos causados aos pacientes devido a temperaturas excessivamente baixas, ao mesmo tempo que melhora o desempenho dos instrumentos cirúrgicos.
Equipamentos de aquecimento de pacientes: como colchões médicos, cobertores de aquecimento, etc., proporcionam um ambiente de tratamento quente e confortável aos pacientes, propício à sua recuperação.
Controle de temperatura de equipamentos de diagnóstico: Em equipamentos de diagnóstico, como analisadores hematológicos e analisadores bioquímicos, as folhas de aquecimento PI garantem que os reagentes e as amostras reajam na temperatura apropriada, melhorando assim a precisão dos resultados diagnósticos.
(4) Aquecimento de baterias para dispositivos móveis no setor da eletrónica de consumo: Em ambientes frios, é utilizado para aquecer as baterias de dispositivos como smartphones e tablets, aumentando assim a vida útil e o desempenho da bateria.
Equipamentos de beleza e cabeleireiro: Em dispositivos como chapinhas, chapinhas e instrumentos de beleza, as folhas de aquecimento PI podem aquecer rapidamente e manter uma temperatura estável, atendendo aos requisitos precisos de temperatura de beleza e cabeleireiro.
(5) Anticongelante e descongelador de equipamentos industriais na área industrial: utilizado para anticongelante e descongelador de caixas eletrônicos externos, caixas de câmeras, displays de cristal líquido (LCDs), equipamentos ópticos, etc., para garantir o funcionamento normal de equipamentos em ambientes de baixa temperatura.
Aquecimento industrial e controle de temperatura: Sob condições de trabalho complexas, como fusão em alta temperatura, resfriamento em baixa temperatura e manutenção constante de temperatura, as folhas de aquecimento PI podem garantir um controle de temperatura preciso e estável, melhorando assim a eficiência da produção industrial e a qualidade do produto.
VII. Instruções de instalação e uso (I) Método de instalação: Suporte adesivo: Alguns produtos vêm com adesivo no verso, que pode ser colado diretamente na superfície que necessita de aquecimento. A instalação é simples e rápida, adequada para superfícies planas ou suavemente curvas.
Fixação mecânica: Para cenários com vibração significativa ou alta exigência de firmeza de instalação, métodos mecânicos como parafusos e fivelas podem ser utilizados para fixação.
Instalação embutida: Durante a fase de projeto do equipamento, a chapa de aquecimento PI pode ser embutida no interior do equipamento para obter um design integrado, economizando espaço e melhorando a aparência estética do equipamento.
(II) Precauções de uso: Evite sobrecarga: Siga rigorosamente a potência e tensão nominais do produto para evitar danos ao produto ou acidentes de segurança causados por sobrecarga.
Evite arranhões por objetos pontiagudos: A superfície da placa de aquecimento PI é relativamente frágil, por isso deve-se evitar o contato com objetos pontiagudos para evitar que a camada isolante seja arranhada, o que pode afetar o desempenho do isolamento elétrico.
Inspeção e manutenção regulares: Inspecione regularmente a aparência e o desempenho elétrico da placa de aquecimento PI e substitua-a imediatamente se for encontrada alguma anormalidade para garantir o uso normal do produto.
Cumpra os regulamentos de segurança: Certifique-se de que os produtos tenham as certificações de segurança adequadas com base no mercado de vendas do produto, como UL (Estados Unidos), CE (União Europeia), RoHS (Restrição de Substâncias Perigosas), etc.
VIII. Certificação de Qualidade e Serviço Pós-venda (I) Certificação de Qualidade Certificação Internacional: Alguns produtos passaram por certificações internacionais como UL, CE e RoHS, atendendo aos requisitos de qualidade e proteção ambiental do mercado internacional.
Certificação doméstica: Produtos especializados para indústrias aeroespaciais e militares passaram na certificação do padrão militar nacional GJB9001C-2017; algumas empresas também obtiveram certificações ISO 9001, IATF 16949 e outras certificações de sistemas de gestão da qualidade, garantindo a estabilidade e confiabilidade da qualidade do produto.
(II) Serviço pós-venda personalizado: Oferecemos aos clientes serviços personalizados completos que vão desde o design do produto, prototipagem até a produção. Organizamos equipes técnicas profissionais para se comunicar com os clientes, garantindo que os produtos atendam às suas necessidades individuais.
Garantia pós-venda: Oferecemos um determinado período de serviço de garantia do produto. Durante o período de garantia, se o produto apresentar problemas de qualidade não humanos, os clientes poderão desfrutar de serviços gratuitos de reparo ou substituição. Além disso, estabelecemos um sistema abrangente de atendimento ao cliente pós-venda para responder prontamente às dúvidas e reclamações dos clientes, fornecendo aos clientes serviços pós-venda de alta qualidade.
