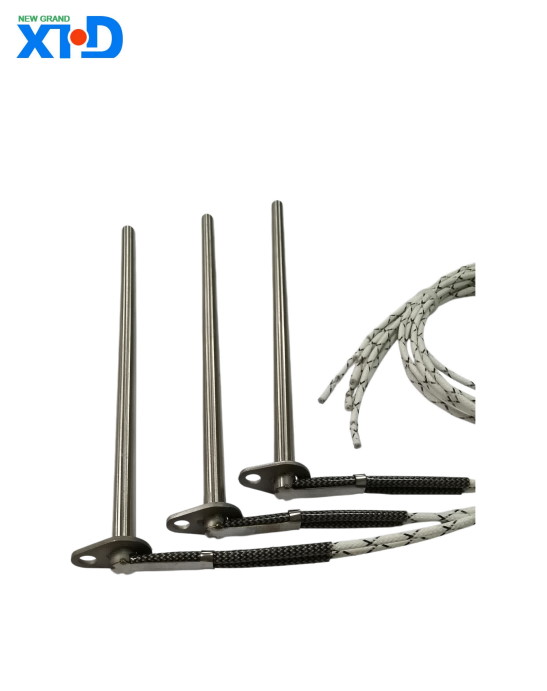

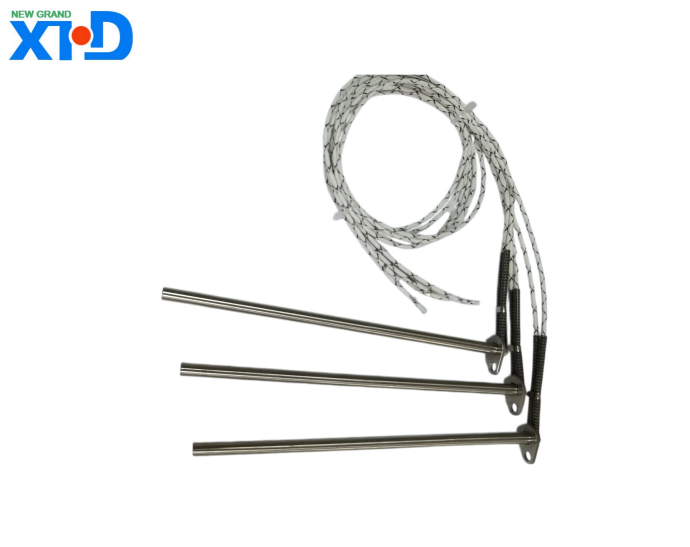

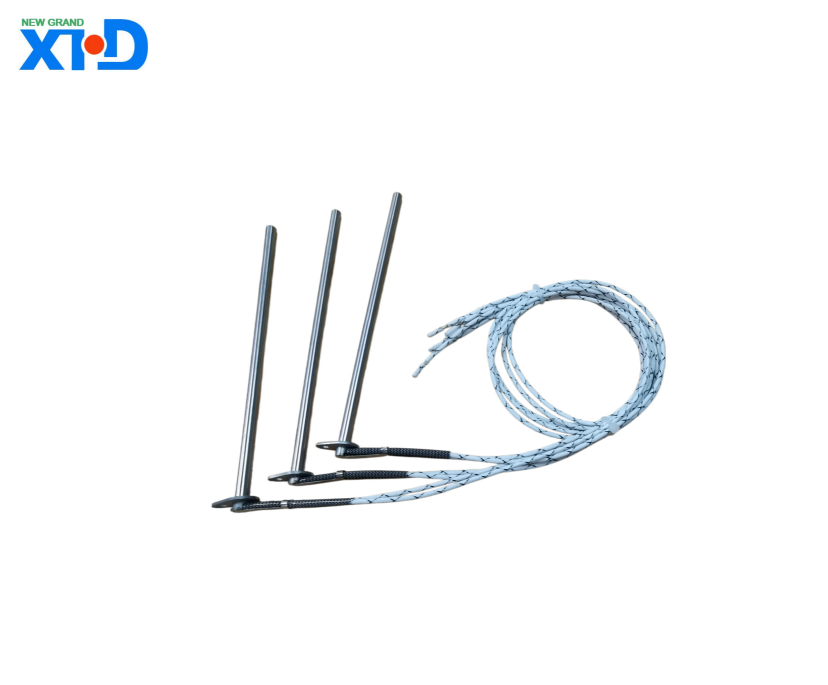

Aquecedor de cartucho tipo saída lateral de alta qualidade

Especificação do produto para aquecedor de cartucho tipo saída lateral

1. Visão geral do produto

O aquecedor de cartucho tipo saída lateral é um elemento de aquecimento elétrico eficiente e compacto que adota uma estrutura de aquecimento de extremidade única. A extremidade de saída é voltada para fora lateralmente, adequada para cenários com espaço de instalação limitado e altos requisitos de precisão de aquecimento. O produto tem características de aquecimento rápido, alta eficiência térmica e longa vida útil, e é amplamente utilizado em muitos campos, como aquecimento de moldes, máquinas de plástico, equipamentos médicos, processamento de alimentos, etc.

2. Parâmetros técnicos

（1） Parâmetros elétricos

Especificações de tensão: Suporta personalização de múltiplas tensões, incluindo especificações comuns como 110V, 220V e 380V. Produtos de tensão especial também podem ser fornecidos de acordo com as necessidades do cliente para atender aos requisitos elétricos de diferentes regiões e equipamentos.

Faixa de potência: A cobertura de energia varia de 100W a 10000W e pode ser combinada com precisão de acordo com o volume, material e requisitos de aquecimento do objeto de aquecimento, garantindo o efeito de aquecimento e evitando desperdício de energia.

Valor de resistência: Calculado com base nos parâmetros de tensão e potência, a tolerância do valor de resistência é controlada dentro de ± 5% para garantir a estabilidade e consistência do desempenho elétrico.

Resistência de isolamento: Em condições normais, a resistência de isolamento é ≥ 1000M Ω; após o teste de calor úmido, a resistência de isolamento é ≥ 10M Ω, evitando efetivamente o risco de vazamento e garantindo a segurança elétrica.

Desempenho de resistência à tensão: Pode suportar um teste de tensão de 1500V/50Hz por 1 minuto sem quebra ou flashover, garantindo operação confiável do produto em ambientes elétricos complexos.

（2） Parâmetros estruturais

Especificações do diâmetro do tubo: Os diâmetros comuns do tubo incluem 6 mm, 8 mm, 10 mm, 12 mm, 16 mm, etc. Os diâmetros especiais do tubo também podem ser personalizados de acordo com as necessidades do cliente para acomodar diferentes aberturas de instalação.

Comprimento do tubo de aquecimento: A faixa de comprimento da seção de aquecimento é de 50 mm a 2.000 mm, e o comprimento total pode ser ajustado de acordo com o espaço real de instalação, atendendo com flexibilidade aos requisitos de layout de vários equipamentos.

Método de saída: Adotando um design de saída lateral, o comprimento da extremidade de saída é geralmente de 100 mm -300 mm, e diferentes especificações de fios de saída podem ser equipadas, como fio de silicone, fio de PTFE, etc., para se adaptar a diferentes temperaturas do ambiente de trabalho e requisitos de isolamento.

Seleção de Materiais

Materiais de tubos: feitos principalmente de aço inoxidável 304, aço inoxidável 316L, tubos de cobre sem costura e outros materiais. O aço inoxidável 304 possui boa resistência à corrosão e condutividade térmica, adequado para ambientes em geral; O aço inoxidável 316L funciona bem em ambientes corrosivos agressivos, como ácidos fortes e álcalis; Os tubos de cobre sem costura possuem excelente condutividade térmica e são adequados para cenários que exigem taxas de aquecimento extremamente altas.

Fio de aquecimento: É usado fio de aquecimento de liga de níquel-cromo importado, que tem as vantagens de resistência a altas temperaturas, boa resistência à oxidação e longa vida útil. Ele pode manter um desempenho de aquecimento estável em ambientes de trabalho de alta temperatura a longo prazo.

Material de enchimento de isolamento: É selecionado pó de óxido de magnésio de alta densidade, que possui excelentes propriedades de isolamento e condutividade térmica, e pode transferir efetivamente o calor gerado pelo fio de aquecimento para a superfície do tubo, garantindo ao mesmo tempo o isolamento elétrico entre o fio de aquecimento e o tubo.

3. Características de desempenho

Aquecimento eficiente: A estrutura de aquecimento de extremidade única, combinada com fios de aquecimento de alta qualidade, tem uma eficiência térmica superior a 90%, que pode converter rapidamente energia elétrica em energia térmica, alcançar aquecimento rápido do objeto de aquecimento, encurtar o ciclo de trabalho e melhorar a eficiência da produção.

Temperatura uniforme: Através de projeto estrutural otimizado e processos de fabricação precisos, a distribuição de temperatura na superfície do tubo de aquecimento é garantida de maneira uniforme, com uma diferença de temperatura controlada dentro de ± 5 ℃, evitando efetivamente deformações e danos ao objeto de aquecimento devido ao superaquecimento local e garantindo a estabilidade da qualidade do produto.

Forte durabilidade: O fio de aquecimento adota um processo de enrolamento e passa por um rigoroso tratamento de recozimento para eliminar o estresse interno e melhorar a resistência à vibração; A superfície do tubo é especialmente tratada para aumentar a resistência ao desgaste e à corrosão, e a vida útil normal do produto pode chegar a mais de 10.000 horas.

Seguro e confiável: Vários projetos de proteção de isolamento, incluindo isolamento em pó de óxido de magnésio, mangas de isolamento com chumbo, etc., evitam efetivamente a ocorrência de acidentes com vazamento; Ao mesmo tempo, o produto possui função de proteção contra superaquecimento e pode ser equipado com sensores de temperatura e dispositivos de controle de temperatura de acordo com a necessidade do cliente, conseguindo um controle preciso do processo de aquecimento.

4. Escopo de aplicação

Indústria de moldes: Usado para aquecer moldes de plástico, moldes de fundição sob pressão, moldes de borracha, etc., pode aumentar rapidamente a temperatura do molde, garantir a qualidade da moldagem do produto e encurtar o ciclo de moldagem.

Máquinas de plástico: Usadas em máquinas de moldagem por injeção, extrusoras, máquinas de moldagem por sopro e outros equipamentos para aquecimento de barril, bico e outras peças para garantir fusão uniforme e extrusão estável de matérias-primas plásticas.

Equipamento médico: utilizado em equipamentos médicos de desinfecção, incubadoras de temperatura constante, analisadores de sangue, etc., proporcionando um ambiente de aquecimento estável e preciso para atender aos rigorosos requisitos de controle de temperatura na área médica.

Processamento de alimentos: Usado em equipamentos de panificação de alimentos, equipamentos de enchimento de bebidas, equipamentos de produção de doces, etc., para aquecimento, isolamento e outros processos para garantir estabilidade de temperatura e segurança durante o processamento de alimentos.

Outros campos: Também pode ser aplicado em equipamentos químicos, fabricação de componentes eletrônicos, aeroespacial e outros campos, fornecendo fontes de calor confiáveis ​​para diversos processos de aquecimento.

5、 Precauções de instalação e uso

（1） Requisitos de instalação

Antes da instalação, é necessário garantir que o tamanho do orifício de instalação corresponda ao diâmetro do tubo de aquecimento, e a folga é geralmente controlada entre 0,1 mm e 0,2 mm para evitar que o tubo de aquecimento trema devido à folga excessiva ou dificuldades de instalação causadas por folga insuficiente.

Durante a instalação, manuseie com cuidado para evitar colisão ou impacto no tubo de aquecimento, evitar deformação do material do tubo ou quebra do fio de aquecimento interno.

A extremidade de saída deve ser protegida de forças externas, como tensão e torque, e o fio de saída deve ser fixado adequadamente para evitar fiação solta causada por vibração de longo prazo.

O tubo de aquecimento deve ser totalmente inserido no interior do objeto aquecido, garantindo que a seção de aquecimento esteja em contato com o meio de aquecimento para evitar queima a seco.

（2） Precauções de uso

Antes do primeiro uso, a resistência de isolamento e a resistência à tensão do tubo de aquecimento devem ser verificadas para garantir que o produto esteja livre de danos, vazamentos e outros problemas.

Linhas de energia e interruptores de controle adequados devem ser equipados de acordo com os parâmetros de potência e tensão do tubo de aquecimento para evitar superaquecimento e queima da linha devido a sobrecarga.

Durante o uso, deve-se evitar a queima a seco do tubo de aquecimento. Deve ser operado com eletricidade na presença de um meio de aquecimento (como ar, líquido, sólido, etc.), caso contrário, poderá causar superaquecimento e queima do tubo de aquecimento.

Inspecione regularmente o tubo de aquecimento, incluindo inspeção visual, teste de resistência de isolamento, etc. Se forem encontradas condições anormais como corrosão, deformação ou vazamento na superfície, o uso deve ser interrompido e substituído em tempo hábil.

Durante a utilização de tubos de aquecimento, deve-se evitar o contato com substâncias inflamáveis, explosivas e altamente corrosivas para evitar acidentes de segurança ou danos ao produto.

6. Garantia de Qualidade

O produto é produzido e inspecionado estritamente de acordo com o padrão do sistema de gestão de qualidade ISO9001. Desde a aquisição, produção e processamento de matérias-primas até a entrega do produto acabado, cada link é estritamente controlado para garantir que a qualidade do produto atenda aos requisitos padrão.

O produto vem com um período de garantia de qualidade de 12 meses a partir da data de fabricação. Durante o período de garantia, se algum dano for causado por problemas de qualidade do produto, nossa empresa o substituirá gratuitamente para o cliente; Se o problema for causado por uso indevido ou danos humanos por parte do cliente, nossa empresa fornecerá um serviço de substituição pago.
