aquecedores de cartucho com aletas

Especificação de produto para aquecedores de cartucho com aletas

1. Visão geral do produto

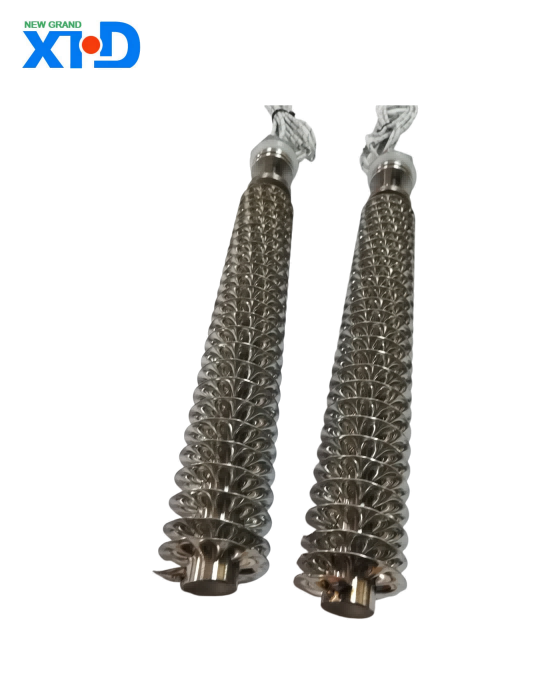

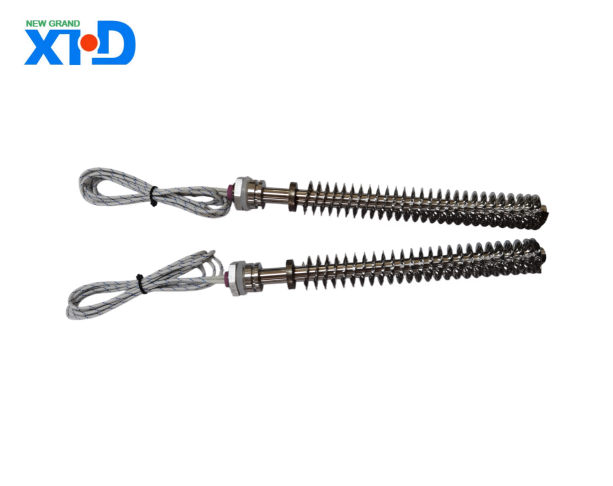

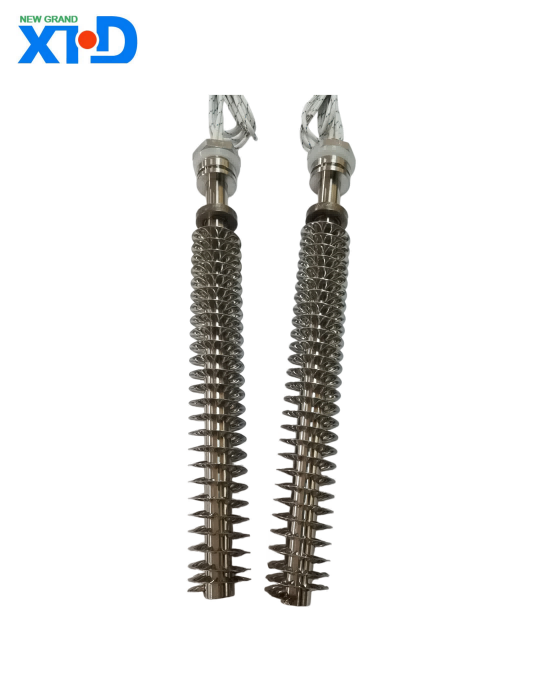

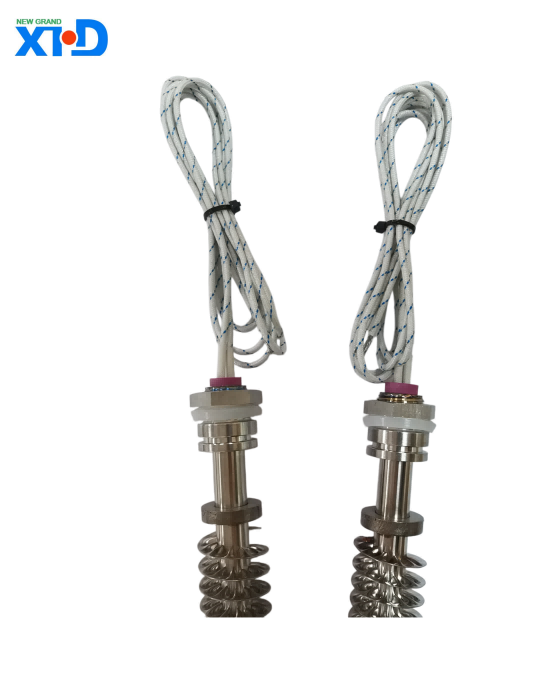

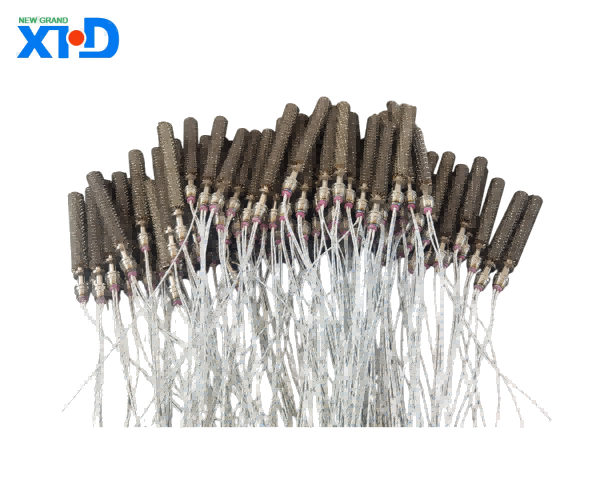

Um aquecedor de cartucho com aletas é um elemento de aquecimento projetado especificamente para transferência de calor eficiente. Ao adicionar aletas de dissipação de calor aos aquecedores de cartucho, a área de transferência de calor e a eficiência térmica são bastante melhoradas. É amplamente utilizado em muitos campos, como aquecimento de ar, secagem em forno, HVAC e aquecimento de processos industriais. O produto possui características de estrutura compacta, fácil instalação e longa vida útil. Ele pode produzir calor de forma estável sob condições de trabalho complexas e atender às necessidades precisas de controle de temperatura de diferentes cenários.

2. Parâmetros principais

（1） Principais parâmetros estruturais

Seção do tubo de aquecimento: Tubo de aço inoxidável sem costura (304/316L opcional) é usado como material de revestimento, com diâmetros de tubo cobrindo quatro especificações convencionais: 8 mm, 10 mm, 12 mm e 16 mm. Tamanhos especiais podem ser personalizados. A faixa de comprimento de aquecimento efetivo do tubo de aquecimento é de 100 mm a 2.000 mm, e o comprimento da extremidade sem aquecimento é fixado em 50 mm para fácil instalação e fixação. Preenchido internamente com pó de óxido de magnésio de alta densidade para garantir desempenho de isolamento e eficiência de condutividade térmica. O fio de aquecimento elétrico é feito de material de liga de níquel-cromo, que possui forte resistência à oxidação e pode funcionar por muito tempo em ambientes de alta temperatura.

Seção da aleta: O material da aleta é consistente com o invólucro do tubo de aquecimento e é feito de aço inoxidável. As aletas de alumínio também podem ser personalizadas de acordo com as necessidades. O tipo de aleta é enrolado em espiral e há três opções de altura da aleta: 15 mm, 20 mm e 25 mm. O espaçamento das aletas é de 5 mm, 8 mm e 10 mm, que pode ser ajustado de forma flexível de acordo com os requisitos de transferência de calor. O comprimento de cobertura das aletas de um único tubo de calor é igual ao comprimento efetivo de aquecimento do tubo de aquecimento, maximizando a utilização da área de aquecimento para melhorar a eficiência da transferência de calor.

（2） Parâmetros elétricos

Tensão e potência: suporta múltiplas especificações de tensão, incluindo 220 V monofásico e 380 V trifásico, com faixa de potência de 500 W a 10.000 W, e pode ser personalizado de acordo com as necessidades reais de aquecimento. Na tensão nominal, a eficiência térmica do produto pode chegar a mais de 90%, o que pode converter rapidamente energia elétrica em energia térmica e transferi-la para o meio.

Desempenho de isolamento: A resistência de isolamento a frio do produto é ≥ 500M Ω (500VDC) e a resistência de isolamento a quente é ≥ 1M Ω (na temperatura operacional). A tensão suportável do isolamento pode suportar 1500VAC/1 minuto sem quebra ou descarga elétrica, garantindo a segurança elétrica durante o uso.

Resistência de aterramento: A resistência entre o terminal de aterramento e o invólucro do tubo de aquecimento é ≤ 0,1 Ω, evitando efetivamente o risco de vazamento e garantindo a segurança dos operadores.

（3） Parâmetros de desempenho

Temperatura de trabalho: A temperatura máxima de trabalho na superfície do produto pode chegar a 600 ℃, e a faixa de temperatura de adaptação ambiental é de -40 ℃ a 450 ℃. Ele pode operar de forma estável em ambientes extremos, como altas e baixas temperaturas.

Precisão do controle de temperatura: Quando usado em conjunto com equipamento externo de controle de temperatura, a precisão do controle de temperatura pode atingir ± 1 ℃, atendendo às necessidades de cenários de aquecimento de alta precisão.

Vida útil: Em condições normais de uso e manutenção, o produto foi projetado para ter uma vida útil de ≥ 10.000 horas e ter boa durabilidade e confiabilidade.

3. Ambiente aplicável

Ambiente médio: Adequado para aquecer meios limpos, como ar seco e gases inertes. Se usado em ambientes contendo meios corrosivos, inflamáveis ​​e explosivos, modelos especiais de produtos de tratamento anticorrosivo e à prova de explosão precisam ser personalizados.

Ambiente de instalação: Pode ser instalado em espaços como fornos, dutos de ar, câmaras de aquecimento, etc. Os métodos de instalação incluem fixação de flange, conexão roscada, suporte de suporte, etc.

Condições ambientais: Adequado para ambientes com altitude ≤ 2.000m e umidade relativa ≤ 90% (sem condensação). Evite o uso direto em ambientes agressivos, como ácidos fortes, álcalis e muita poeira. Se necessário, tome medidas de proteção.

4. Precauções de instalação e uso

Inspeção pré-instalação: Antes da instalação, é necessário confirmar se a aparência do produto não está deformada, as aletas não estão danificadas e os terminais da fiação não estão soltos. Verifique se os parâmetros do produto correspondem aos requisitos de tensão e energia do cenário de uso.

Requisitos de instalação: Durante a instalação, é necessário garantir espaço suficiente para dissipação de calor ao redor do tubo de aquecimento e das aletas e evitar o contato direto com materiais inflamáveis ​​e explosivos. O flange ou conexão roscada deve ser bem vedado para evitar vazamentos médios. O terminal de aterramento deve ser aterrado de forma confiável para garantir a segurança elétrica.

Utilização: Antes de iniciar é necessário confirmar se o sistema de circulação ou ventilação do meio está funcionando normalmente para evitar queimaduras a seco e danos ao produto. O processo de aquecimento deve ser gradual para evitar choques repentinos de alta potência. Monitore regularmente a temperatura e os parâmetros elétricos durante o uso e desligue-o imediatamente para inspeção se for encontrada alguma anormalidade.

Manutenção: Limpe regularmente a poeira e detritos na superfície das aletas para mantê-las limpas e garantir a eficiência da troca de calor. Quando não for utilizado por muito tempo, o produto deve ser colocado em ambiente seco e ventilado para evitar umidade e ferrugem.

5、 Padrões de Qualidade e Certificação

O produto é fabricado estritamente de acordo com o padrão nacional GB/T 23150-2008 "Elementos de aquecimento elétrico tubular" e passou pela certificação do sistema de gerenciamento de qualidade ISO9001. Alguns modelos especiais podem fornecer certificações internacionais, como CE e UL, para garantir que a qualidade do produto atenda aos requisitos dos padrões nacionais e estrangeiros relevantes.

6、 Serviços personalizados

Para cenários e requisitos de utilização especiais, podem ser fornecidos serviços personalizados, incluindo tubos de aquecimento e aletas de tamanhos especiais, conchas e aletas de diferentes materiais, combinações especiais de tensão e potência, tratamentos anticorrosivos e à prova de explosão, etc.
